Установка камеры заднего вида ауди а6 с7 дорестайлинг

установка камеры заднего вида на автомобиль ауди а6 с7

Дооснащение Audi A6 C7 — установка камеры заднего вида

Дата производства — 2018 г

Добрый день, уважаемые читатели нашего блога.
Одна из самых популярных опций – камера заднего вида с траекторией движения

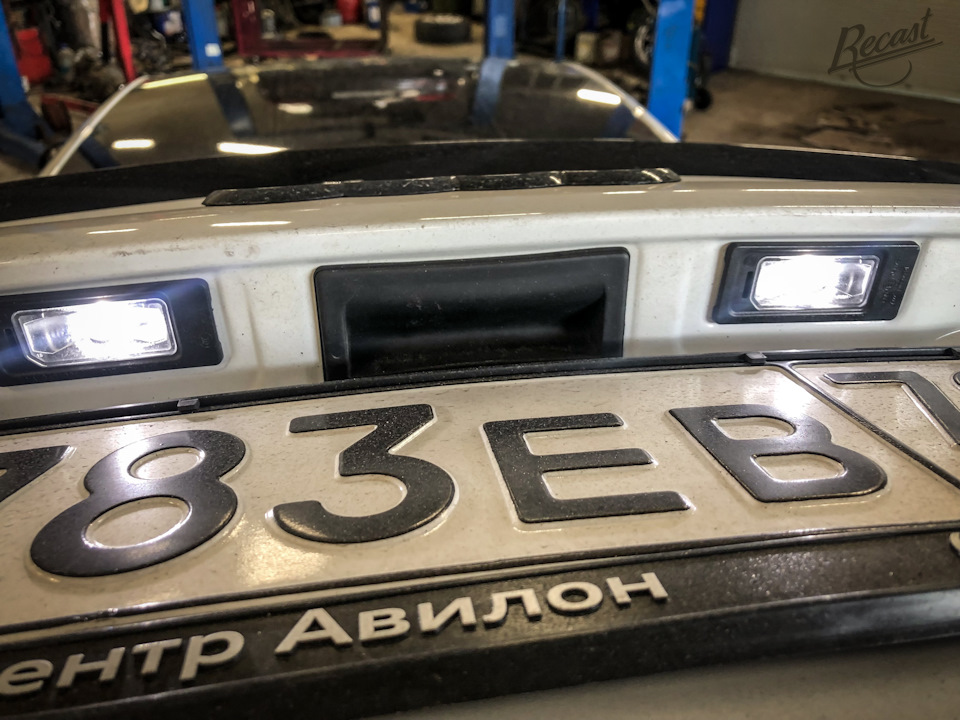

Сегодня мы вам покажем процесс установки на Audi (оснащенной парковочным ассистентом с визуализацией)

Для установки камеры необходимо заменить ручку багажника, в которую и встроена сама камера. Для этого нам потребуется снять обшивку крышки багажника, и разобрать частично заднюю часть салона.

Массу(-) подсоединяем к основному соединению в багажном отсеке, а +(5а) ведем в блок предохранителей, и вставляем в штатное место согласно Руководству ELSA, так же подсоединяем провода CAN-шины в разветвитель в багажном отсеке

Далее необходимо проложить провод от багажного отсека до головного устройства через центральный туннель

Подключаем провод в нужный нам разъем и начинаем обратную сборку. Все работы производятся с заменой одноразового крепежа (клипс и зажимов).

Далее включаем, проверяем работоспособность, приступаем к калибровке с помощью программного обеспечения ODIS с применением заводских калибровочных панелей

Установка камеры заднего вида. Победа!

всем привет. как я писал тут и тут об установке камеры заднего вида, сегодня я наконец то все подключил. все заработало. конечно, калибровка не сделана, но это сделаю в ОД, когда ну совсем некуда будет деньги девать. а пока предыстория.
почитав форумы ауди клуба многие писали, что парктроник нужен с поддержкой визуализации и камеры заднего вида. у меня стоял 4F0 919 283 E. никакой информации я о нем не нашел. штатно стояли только задние парктроники и никакой визуализации на экране не было. хотя кодировку он принимал. Все писали, что нужен именно блок парктроников с 4F0 919 283 F. Именно он поддерживает визуализацию и камеру. нашел я его быстро в москве. купил конечно. приехали, установил. Но снова нет чуда.
И тогда на помощь пришел единственный хороший человек Evgen-365 Спасибо тебе огромное. Оф диллер мне в свое время помог схемой подключения блока камеры к кан шине, указав что нужно подключить в пины 14H и 14L. Я так и сделал. Но Евгений подсказал, что в самой колодке есть разрыв, то есть 1*8 пинов-разрыв-9*23. и сегодня подключив к кан шине после разрыва, сразу определился и блок камеры и все заработало! И даже с моим родным блоком парктроников с буквой E. Так что утверждаю, блок парктроников 4F0 919 283 E поддерживает визуализацию и камеру заднего вида-ТОЛЬКО ПРИ УСТАНОВЛЕННОЙ ШТАТНОЙ КАМЕРЕ. по поводу того, какие блоки управления будут работать на а6 с6 могу подсказать при необходимости. есть блоки с ку5 ку7 а6 дорест и рест.

Что дальше? думаю теперь буду пробовать установить мониторы в подголовники. Я на всех последних авто это делал.

Установка камеры заднего вида a6 c7

Как и обещал расскажу ка я вам про то, как я ставил камеру заднего вида.
Если честно, то поставил её ещё зимой… Но, в силу хронического недостатка времени, выкладываю отчёт только сейчас. Как показали комментарии из предыдущей записи — отчёт всё-таки интересен людям.

Компоненты я приобретал б/у, ибо цена на новые мне не очень понравилась. Коса для установки тоже была частично демонтирована предыдущим владельцем. Доработать её не составило такого огромного труда, как казалось. Оглядываясь назад, понимаю, что новую собрать в принципе можно, но для особо ленивых есть предложение на питерском форуме по продаже готовой косы.

Важно!
Блок управления камеры должен быть совместим с блоком парктроников!

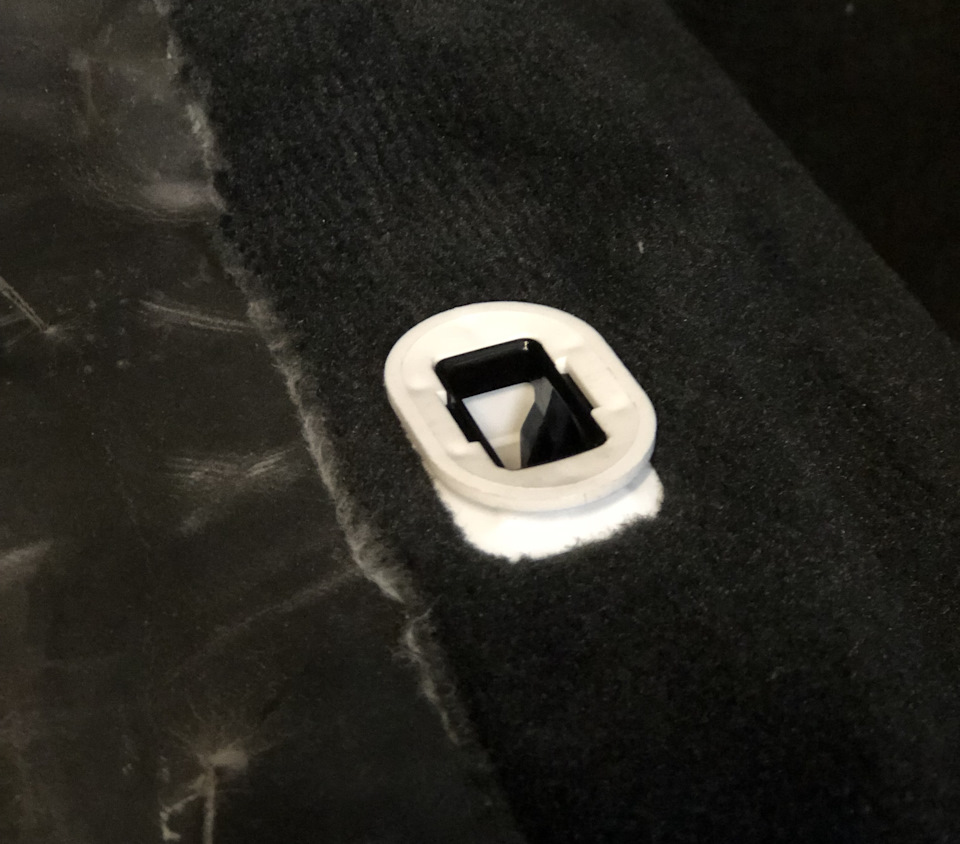

Итак. Для начала необходимо разобрать крышку багажника изнутри. Обшивка держится на пистонах, но внутренняя пластиковая ручка держится на двух саморезах. Их откручиваем, чтобы ничего не оборвать.

Добираемся до кнопки отпирания багажника, откручиваем две фиксирующих гайки. Но кнопка так просто не выпадет. Рамка с госномером будет мешать, поэтому ее тоже придется открутить.

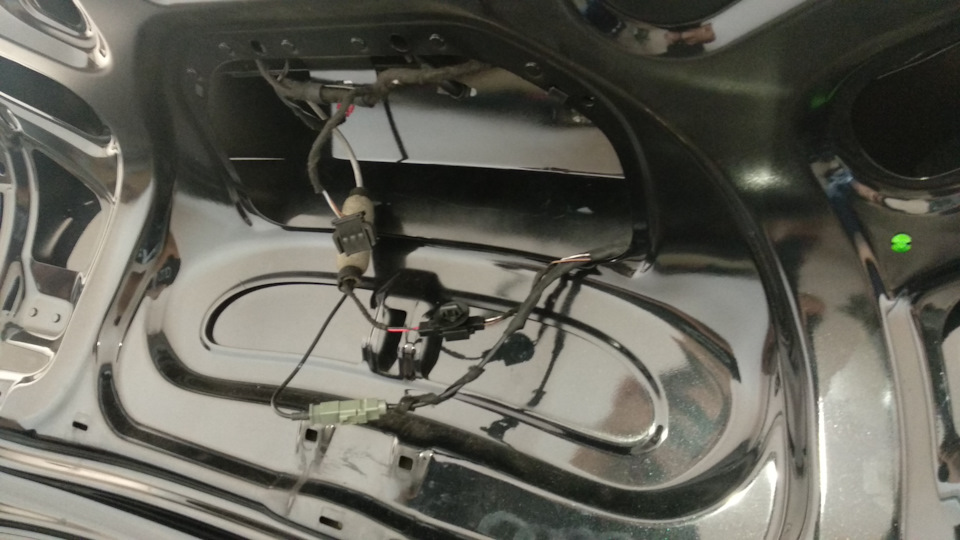

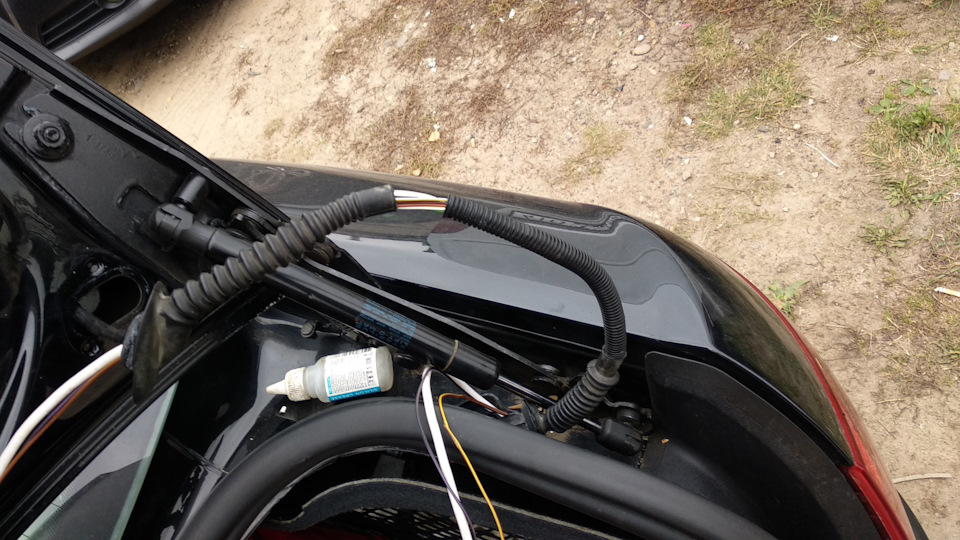

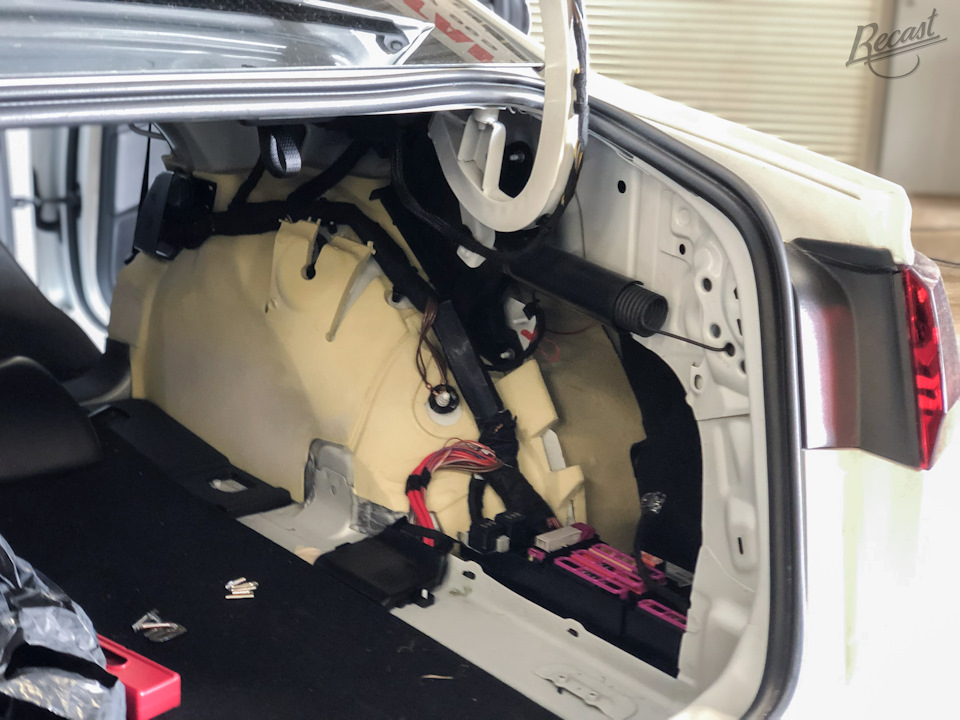

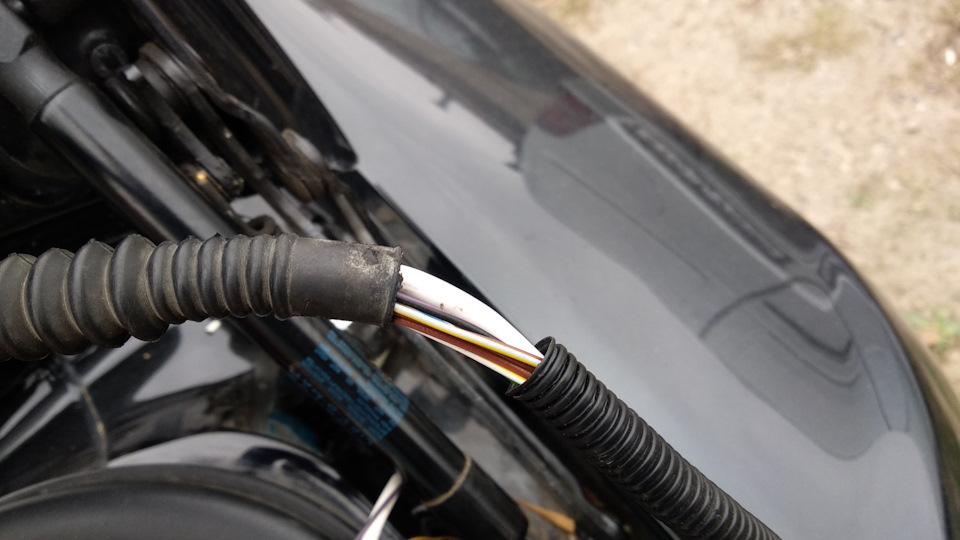

Начинаем аккуратно выводить провода из крышки. Я подматывался с существующим жгутам, чтобы ничего не болталось. Для того, чтобы вывести провода понадобится разобрать правую внутреннюю часть багажника. А её так или иначе придётся разбирать. Поэтому лучше сразу всё раскурочить. Кстати, есть вероятность сломать клипсу на пластиковой накладке шарнира. А так же некоторые ломают две клипсы, которые держат задний диван. Их номера, как всегда, будут в конце.

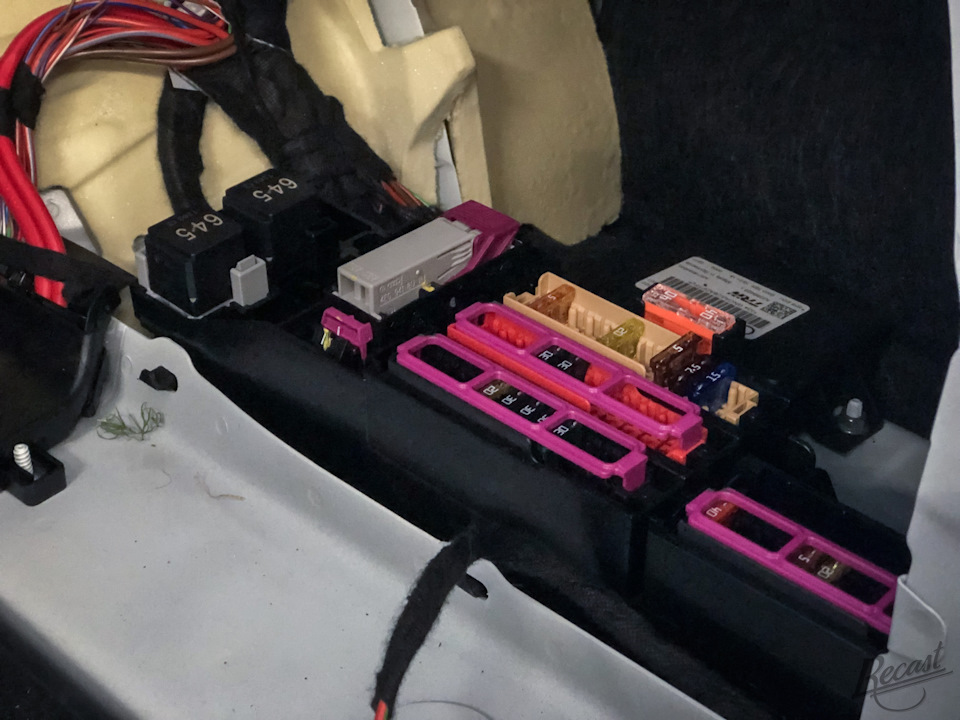

Откручиваем блок предохранителей и рамку с рамку с блоком парктроников, куда мы собственно устанавливаем блок управления камерой.

Теперь нам необходимо всё это подключить. А вот здесь пригодится заранее сплетённая коса из проводов. Фишки разбираются не сложно, но если возникнут трудности, могу подсказать как. Для того, чтоб понимать куда и что подключать, начертил более-менее понятную схему.

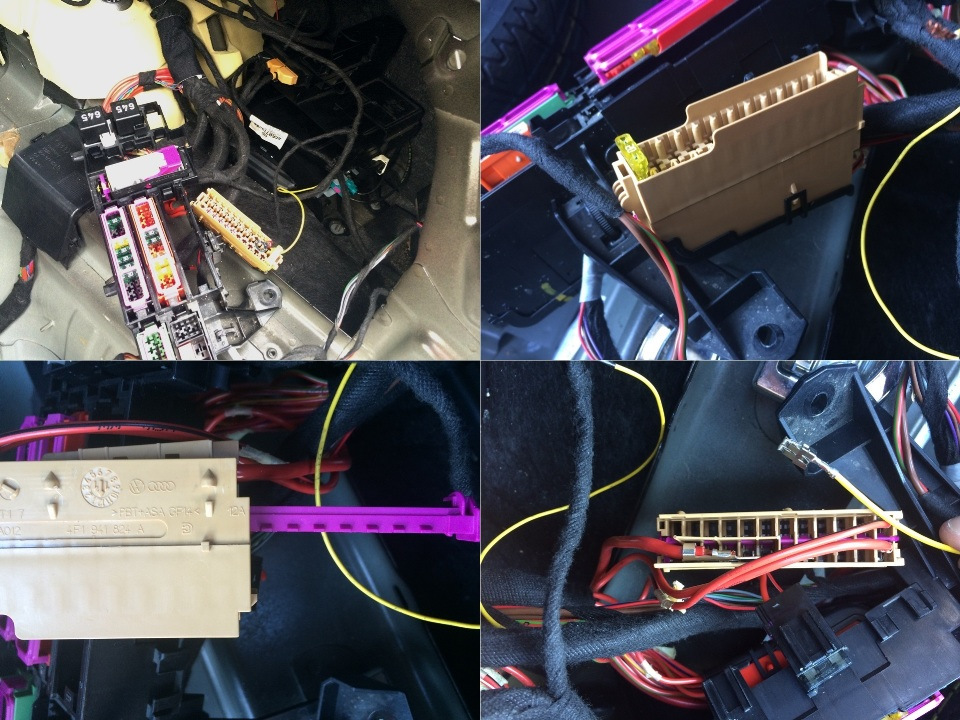

Отстегнув и разобрав разъем CAN шины, легко вставляем туда два провода, которые управляют блоком камеры. CAN Hight подключаем к контакту 22H, CAN Low — к контакту 22L. Питание самой камеры мы берем от коричневого блока предохранителей (он в схемах обозначается буквой B). Чтобы уж совсем соответствовать оригинальным схемам, ставим этот контакт в клемму №10. Туда после сборки надо не забыть воткнуть предохранитель на 5A.

На момент подключения мне не хватало заветного пина для подключения к блоку предохранителей. В наличии в магазинах я его нигде не нашел. Спросил у одного драйвовчанина, который работает в одном из местных установочном центре… Но реакция меня вообще поразила. Он сказал, что я заморачиваюсь, что так никто не никогда не делает и, что обычно они приматываются к существующей проводке, собственно как и с кан-шиной… Я, конечно, усмехнулся и лишний раз убедился, что не зря я ставлю сам, а не у таких горе-установщиков.

Вернемся к делу. В багажнике работы закончены. Первый коаксиальный кабель с разъемами FAKRA (из крышки багажника) подключаем к серому контакту, а второй (от зеленого контакта) нам предстоит протянуть к синей фишке RMC (в простонарадии — магнитолы).

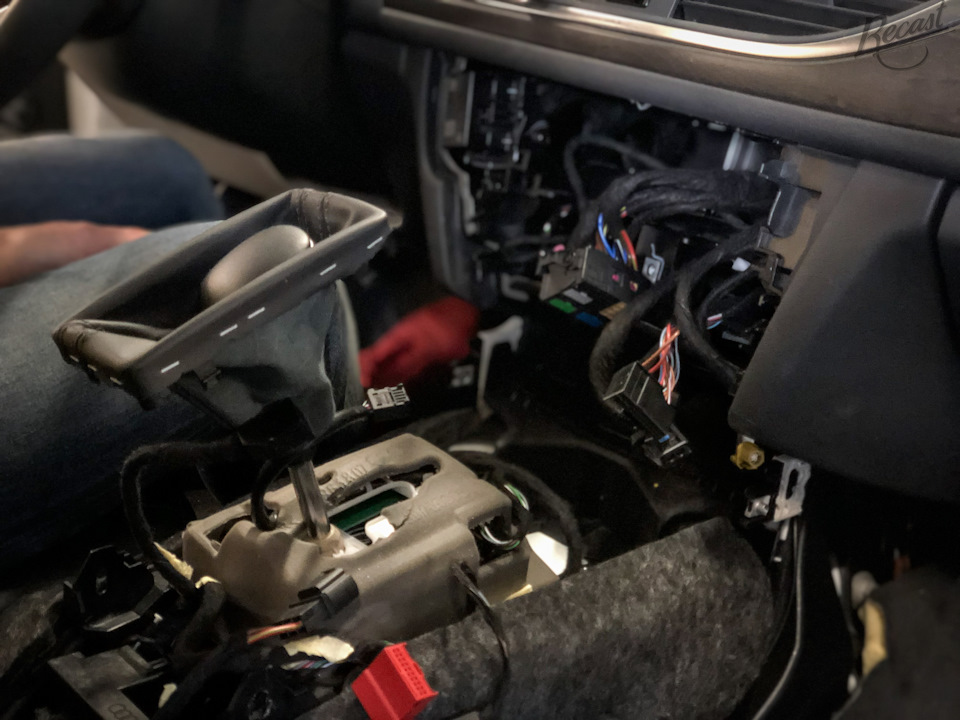

Чтобы добраться до нужных нам разъёмов, нужно сначала снять панель климата. Для этого потребуется жесткий ключок, с помощью которого панель просто вытягивается с защёлок.
После этого потребуется открутить два болтика и мы сможем без проблем вытащить RMC.

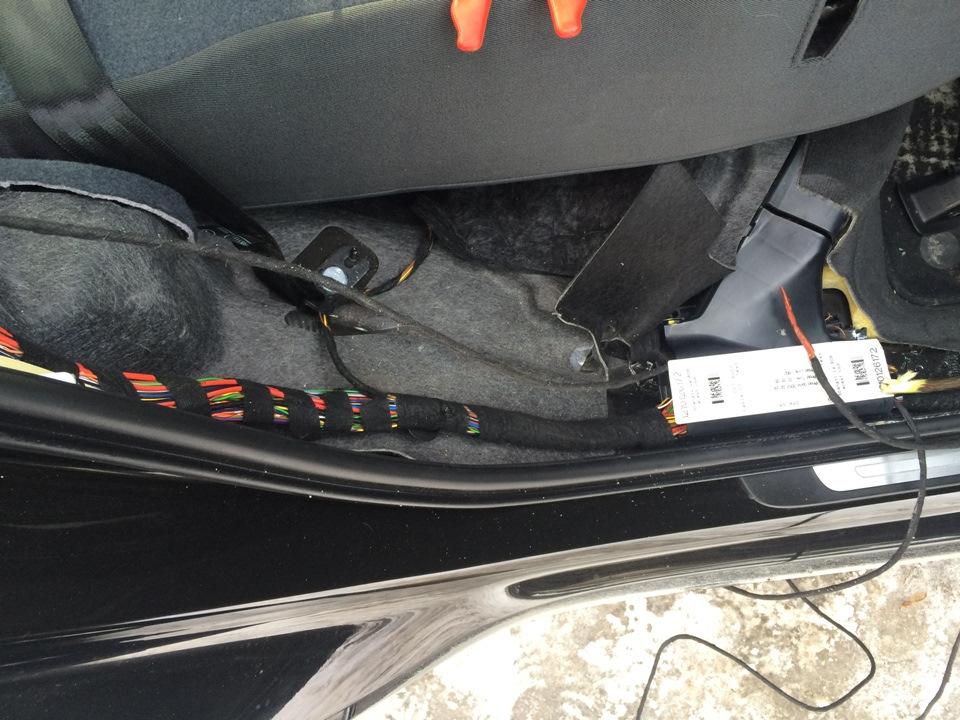

Самым сложным для меня показалось протаскивание кабеля по порогу. Точнее разборка/сборка панелей. Но трудности никогда нас не остановят! В пороге так же приматываемся к родным жгутам проводки. Кстати, для удобства прокладывания проводов, нужно снять бардачок. Он закреплён на 6 болтов. Если нужно, то расскажу как его снимать.

Обжатые концы втыкаем в синюю фишку сзади RMC. Центральная жила коаксиального кабеля должна оказаться в 11 контакте, а экран в 5 контакте.

Теперь осталось всё собрать и закодировать с помощью кабеля VAG-COM.
Попробовать бы так быстро всё вспомнить…

В блоке CAN шины [19 — Can Gateway] нужно поставить галочку, чтобы активировать камеру.
В блоке самой камеры выставить необходимые настройки, например, высоту подвески.
В блоке парктроника [10 — Parking Assist] в байт 0 бит 5-6 выбираем, что установлена камера.
В блоке MMI [5F — Information Electronic] ставим галочку в байт 6 бит 2.
После чего с помощью трёх волшебных кнопочек перезагружаем MMI и должно всё появиться.

Единственное НО… В блоке камеры будет висеть ошибка калибровки. Чтобы снять эту ошибку нужно откалибровать парковочные линии.
Но это уже совсем другая история…

Должен сказать, что конечным результатом установки я очень доволен! Не то чтобы мне жизненно не хватало этой функции, но с ней стало чуть удобнее.

Для разбора деталей салона рекомендую пользоваться пластиковыми ковырялками

Выразить особую благодарность можно по волшебной ссылке

4G0907441B — блок управления камеры (проверяйте совместимость с парктроником)
5N0827566AA — кнопка с камерой
6Q0035575K — разъем FAKRA Z (универсальный) — 3шт
1J0972923 — разъем питания камеры
000979133E — провод с пинами для разъема — 1шт (либо N90684405 — 2шт)
000979135E — провод для питания б/у камеры — 1шт (либо N90732603 — 1шт)
4E0972144 — колодка к блоку камеры
000979009E — провод с пинами для колодок — 5шт (либо N90764701 — 10шт)
4L0886373 — клипса заднего сиденья (если сломается) — 2шт
4H0827310 — клипса с шарнира крышки багажника (если сломается)
000979950 — мохнатая изолента

Установка камеры заднего вида на MMI 2G High

Всем трям. Понемногу, как и собирался, разбираю накопившийся материал и делюсь им с вами.

Для того, чтобы установить камеру заднего вида на MMI 2G High нужно:
— сама планка с камерой
— блок камеры
— Gateway который поддерживает камеру
— MMI блок который имеет коаксиальный вход
— блок парктроника который поддерживает графику
— специалиста который все это сделает ну или заниматься самому.

Имеем:
— MMI 2G High без TV-тюнера, следовательно, скорее всего, без коаксиального входа на блоке. Проверено визуально — нету входа.
— Gateway 2G без поддержки камеры — проверено в списке поддерживаемого оборудования
— блок парктроника с поддержкой графики.
— желание добавить себе полезную опцию.

Значит беремся за реализацию.

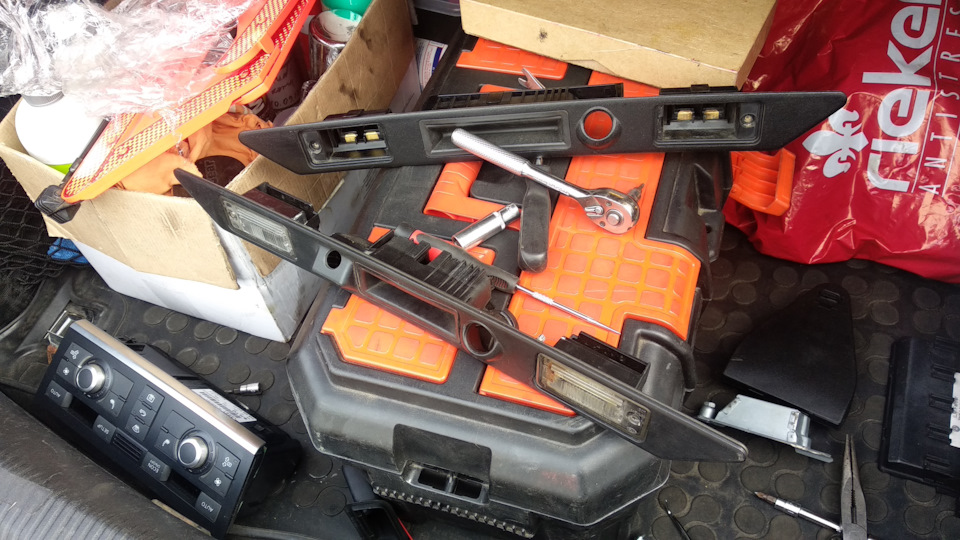

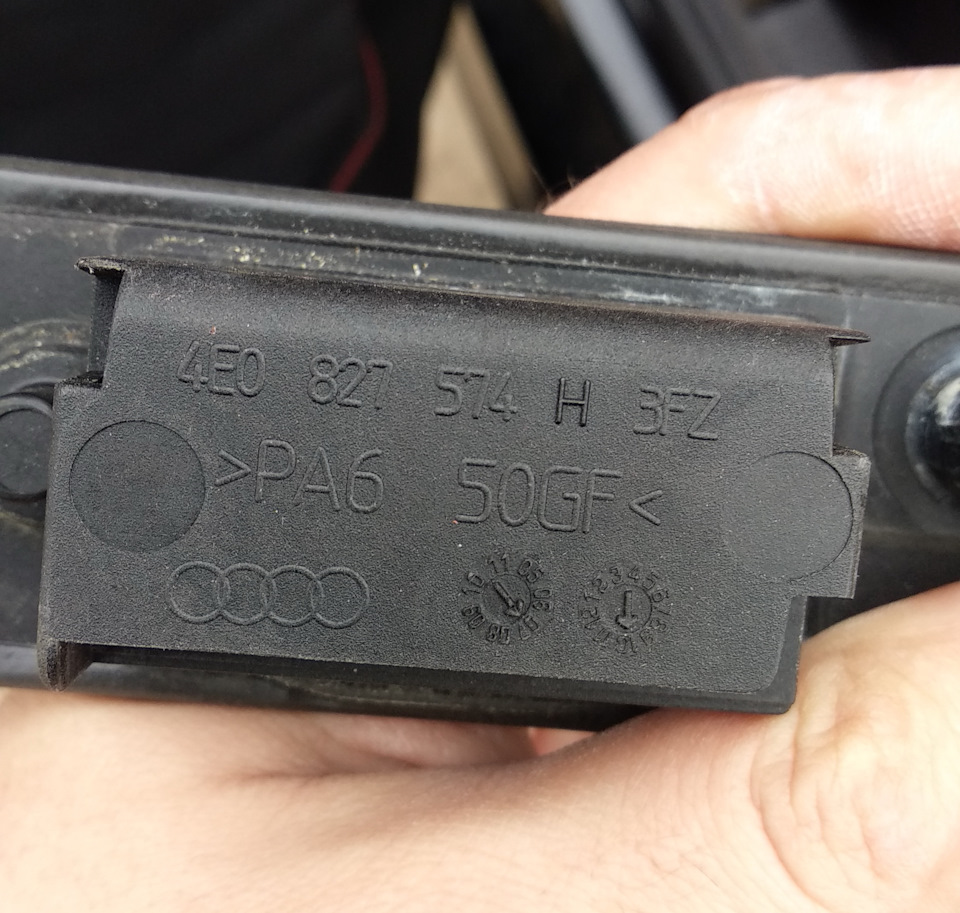

Сначала нужно найти камеру и планку в багажник для нее. Большинство предлагаемых на рынке б/у запчастей идут с камерой, но без личинки замка. Я же однозначно хотел сохранить замок в багажнике. В итоге нашел планку от А8:

Эта планка, как и в А6, подвержена проблеме корозии контактов плафонов освещения номерного знака, поэтому нужно смотреть и на эти места, чтоб не заиметь проблем.

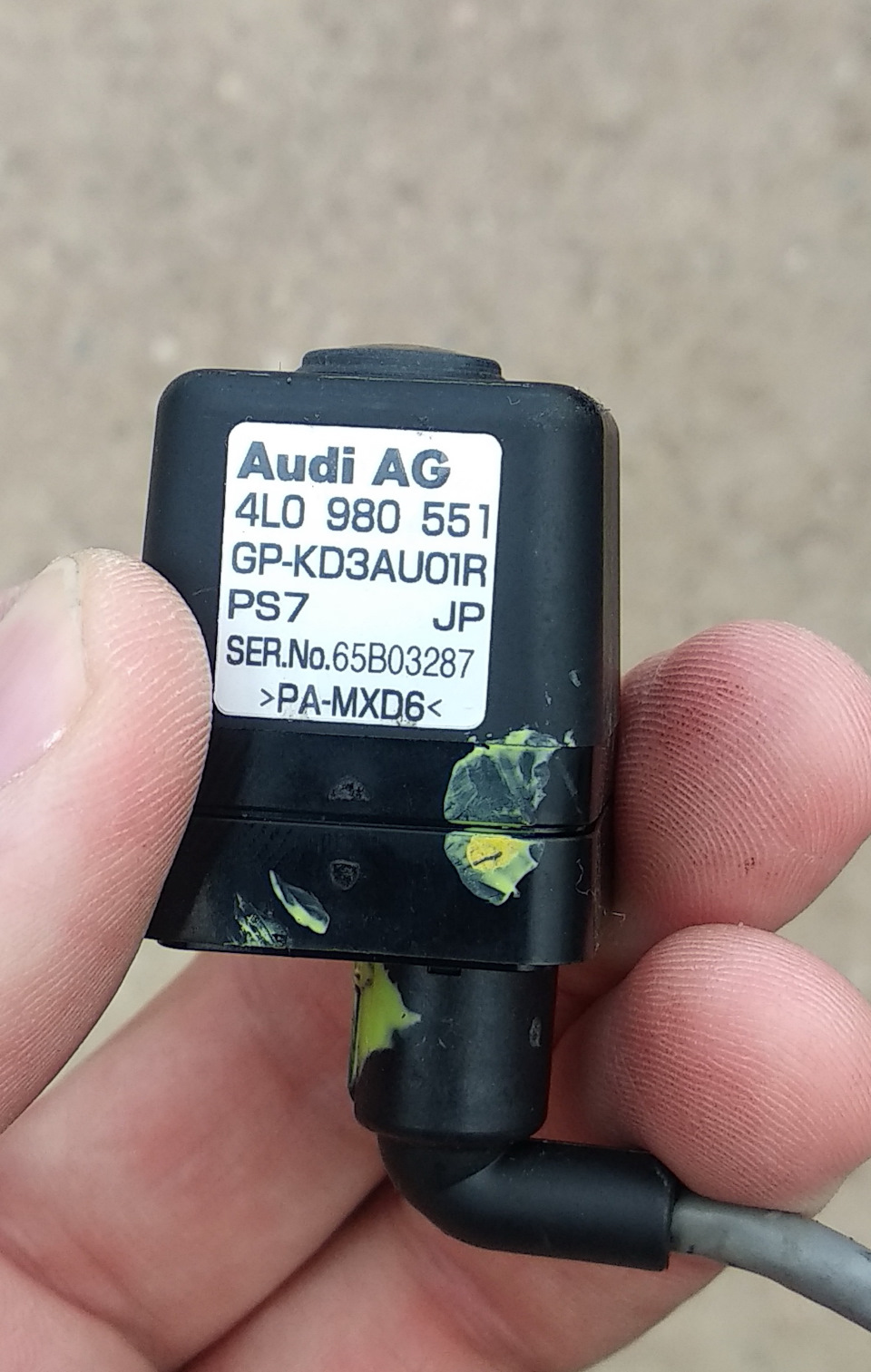

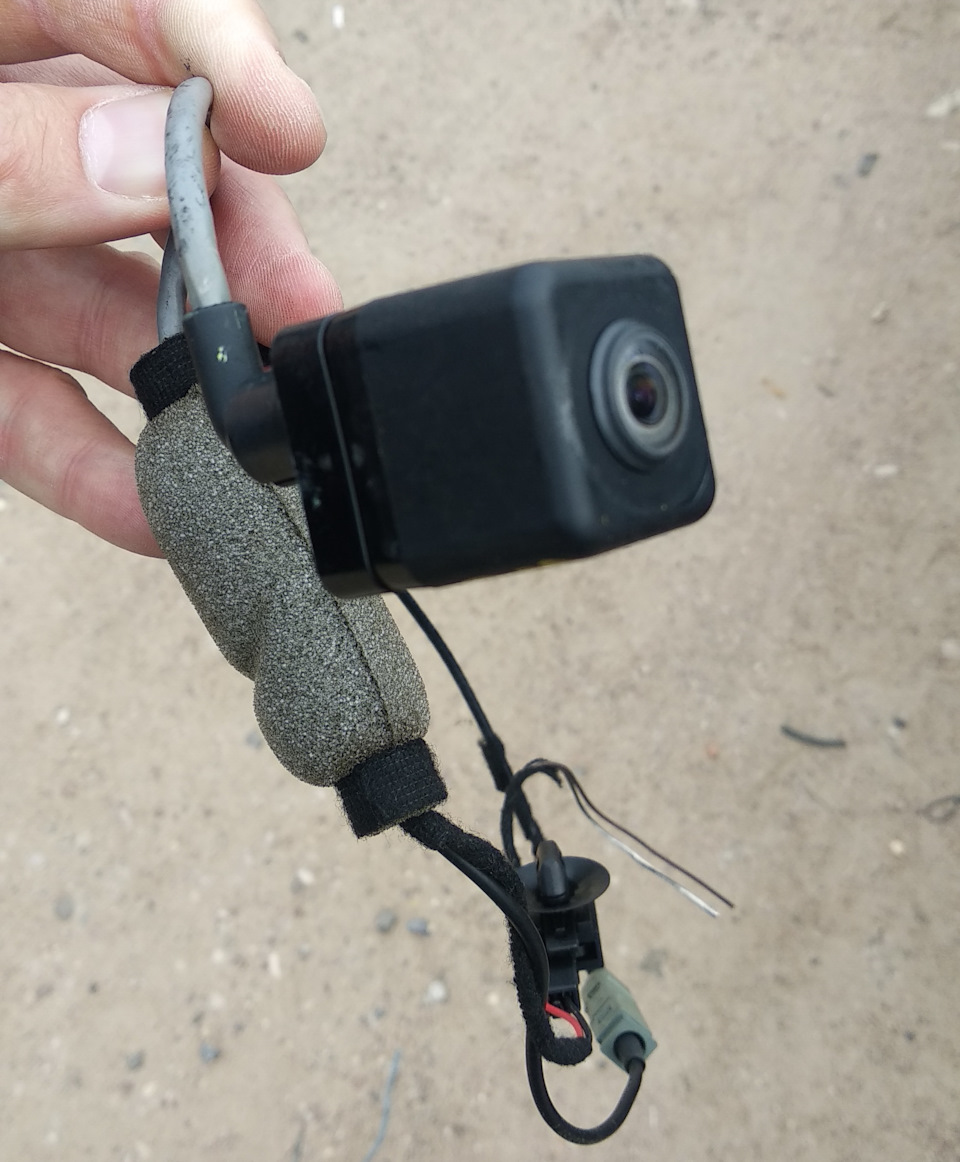

Сама камера и блок покупается от Q7 — они «взаимозаменяемы»:

Далее монтаж проводки, все прокладывается штатными путями:

Самое «веселое» — это замена гейта. После его замены все блоки на авто, что имеют защиту компонентов — в нее и станут. Приборка, клима, блок комфорта… Поэтому снятие ЗК всех компонентов займет больше времени, чем вы ожидаете.

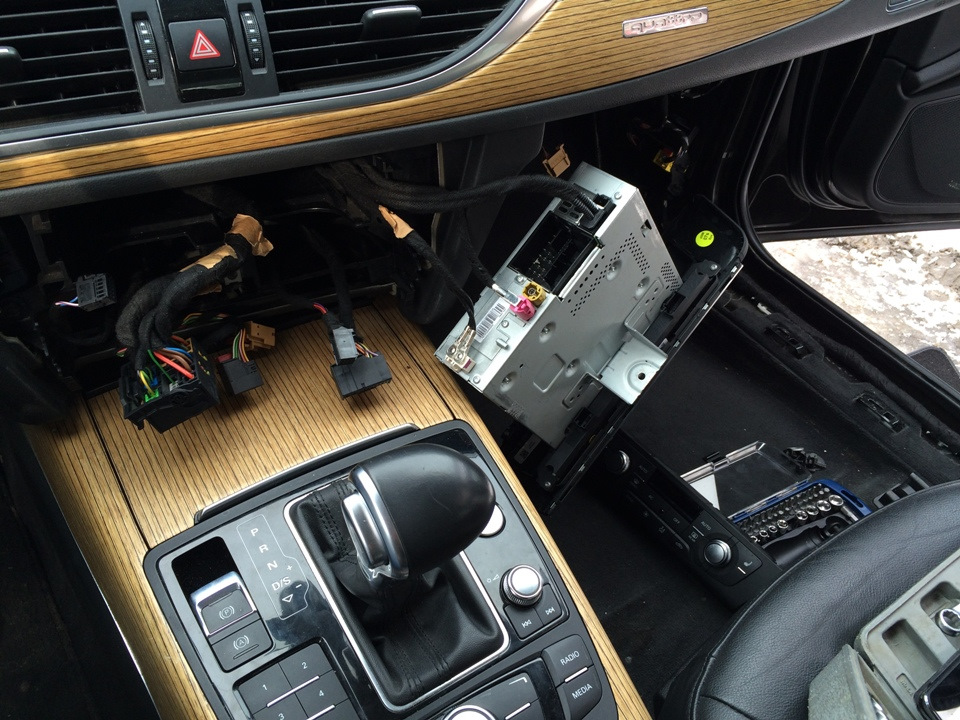

Теперь что касается блока MMI. Варианта два, или менять блок на тот, что имеет коаксиальный вход, или обращаться к тому, что сможет нужные компоненты на MMI допаять. Такое и реализовал hpunit (впрочем, как и все остальные работы по дооснащению камерой), за что ему респект и большое спасибо.

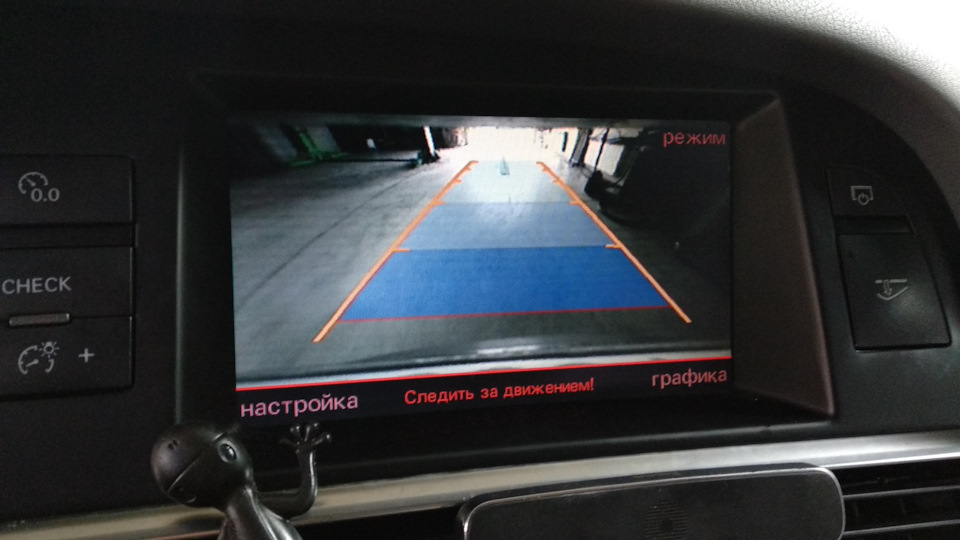

Ну и наконец — все подключено, настроено, разлочено и закодировано, самое время проверить результат:

Результатом доволен. В блоке камеры висит ошибка «камера не откалибрована», но на работоспособность сие не влияет. При случае как-нибудь сделаю.

Итого: еще одной заводской опцией в авто стало больше.

Audi A6(C7) — Камера переднего вида + камера заднего вида на штатный монитор

Как бы это ни странно звучит, но до сих пор автопроизводители выпускают на рынок автомобили, в которых есть штатные мониторы, а камер почему то нет…
а как же парковаться в наших тесных мегаполисах?

вот мы и пытаемся исправить эту несправедливость
и
всё больше и больше желающих поставить камеры для удобства парковки…

Услышав о наших возможностях, позвонил нам владелец новенькой, только что из салона, А6
на все его вопросы ответ был один: «нет проблем» …
через 3 дня авто у нас:

всё как обычно:

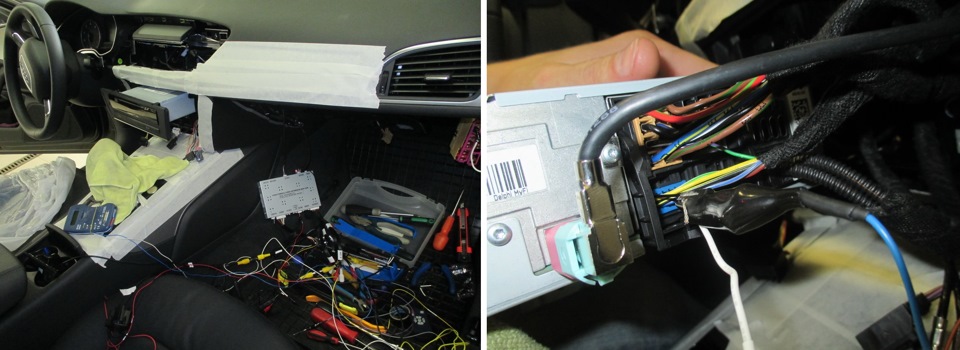

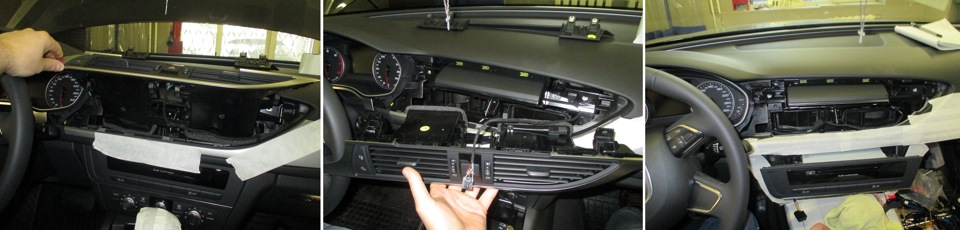

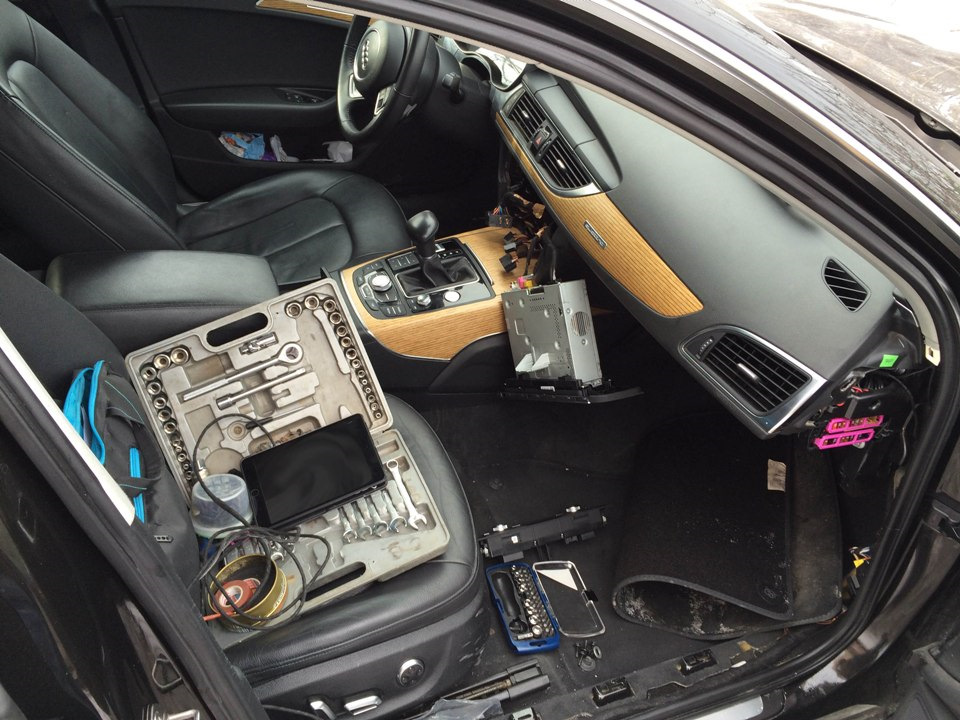

добраться до штатного монитора, ничего не повредив:

сперва камера заднего вида

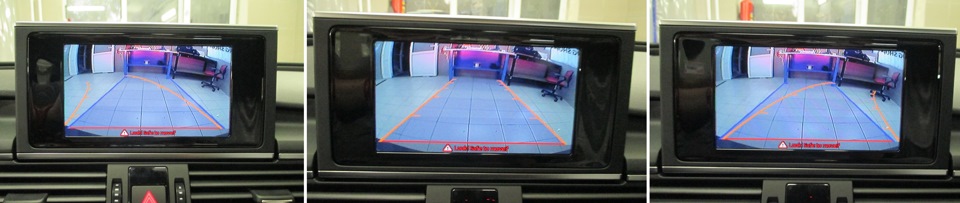

вот так теперь камера заднего вида показывает на штатном мониторе:

а вот так работает функция «Интеллектуальная Парковка»:

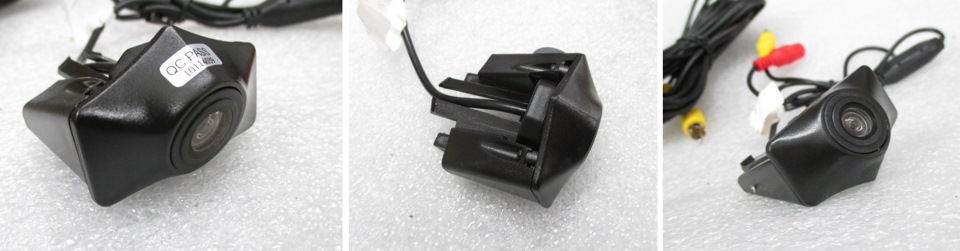

теперь камера переднего вида:

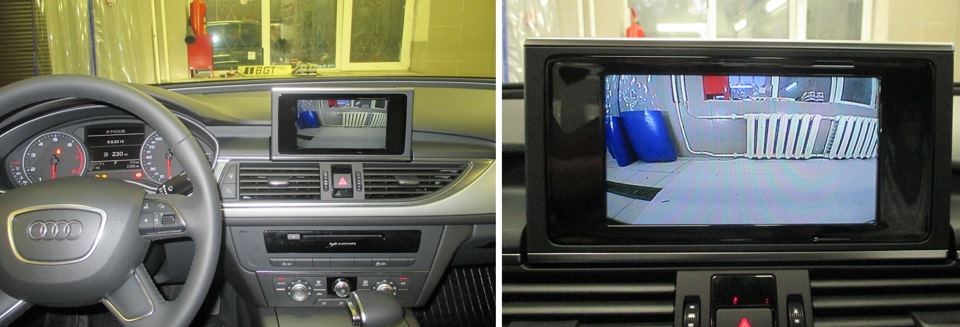

вот так теперь выводится камера переднего вида на штатный монитор:

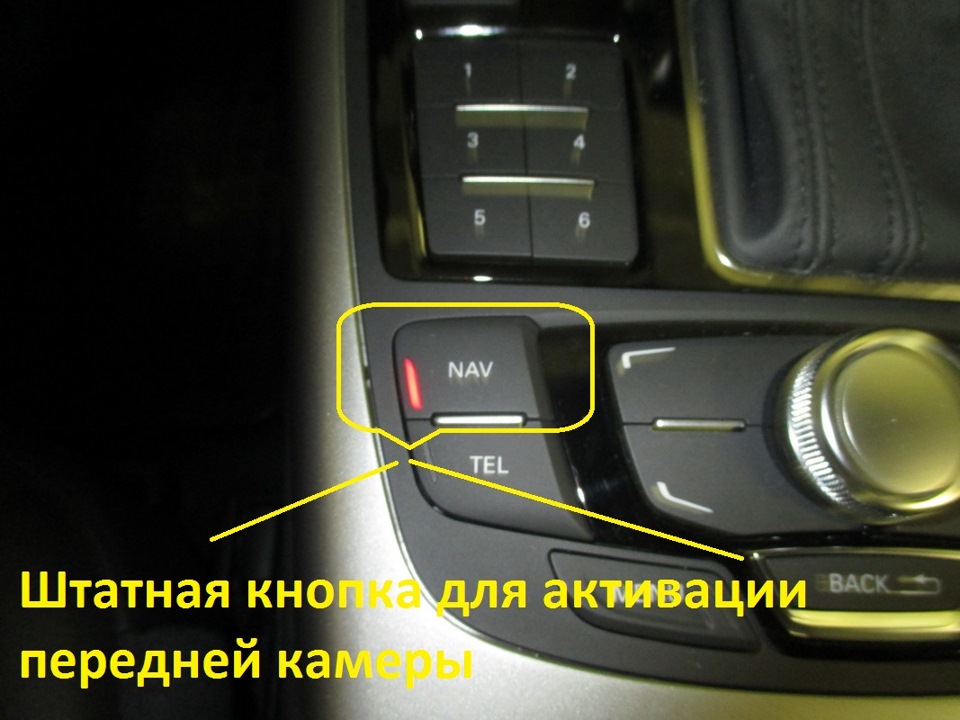

выбор «какая камера будет на штатном мониторе» осуществляется штатной кнопкой

Видео как работают камеры именно на этом авто:

Заодно, хоть такой задачи и не стояло, мы решили проверить как другое качественное мультимедийное оборудование будет работать на штатном мониторе этого автомобиля:

Навигационно-мультимедийный комплекс на базе Windows CE BGT-NKP2200 на штатном мониторе Ауди А6 С7:

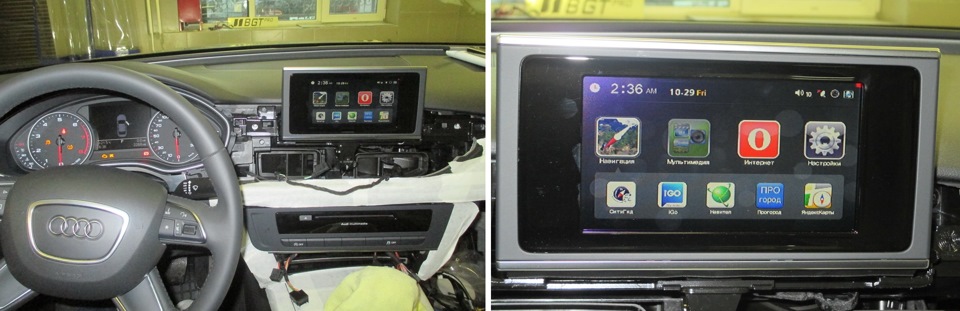

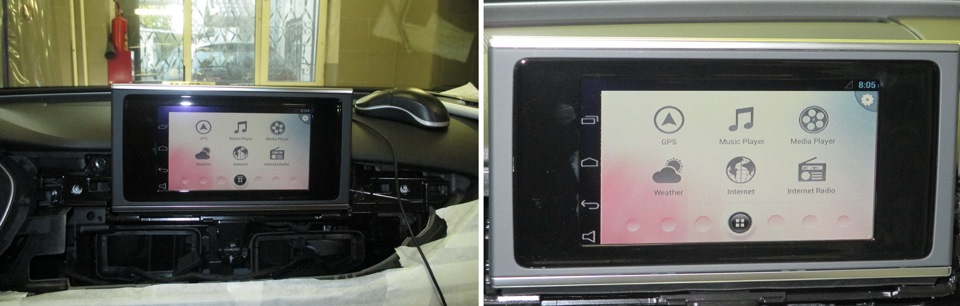

Мультимедийно-Навигационная Система на базе Android OS BGT-MNS42 на штатном мониторе Ауди А6 С7:

Хоть мы раньше и тестировали это оборудование на другом авто: www.drive2.ru/b/1414273/ но, у него был несколько иной монитор и мы сделали проверки для верности, чтобы быть уверенным, если у кого то будет желание что то поставить на такой же монитор, как на авто, с которым мы сейчас и работаем

На ЛЮБУЮ задачу найдется решение!
