что это такое и как ее лучше устроить

Вентилирование — важнейший фактор при проектировании жилых помещений. В погоне за сохранением тепла дома и квартиры лишаются даже микроскопических отверстий для поступления свежего воздуха.

Лучшим решением проблемы может стать приточная вентиляция.

Содержание статьи:

Принцип работы вентиляции приточного типа

Хороший воздухообмен в жилом помещении просто необходим. Организовать эффективное проветривание дома естественным образом удается далеко не всегда. В такой ситуации приточная вентиляция считается одним из лучших вариантов для жилых помещений.

Чрезмерная герметизация — характерная особенность современных квартир. Повсеместно устанавливают пластиковые окна, которые, в отличие от деревянных, совершенно не пропускают воздушные массы.

Это относится и к входным дверям, которые в закрытом состоянии блокируют и холод, и пыль, и шумы, и свежий воздух.

Искусственная, иначе механическая, приточная вентиляция представляет собой систему средств, с помощью которых в помещение принудительно нагнетается необходимое количество свежего воздуха.

При этом воздушный поток подогревается до комфортной температуры и фильтруется, чтобы удалить возможные загрязнения.

Приточная вентиляция своими руками

Простейший вариант приточной вентиляционной установки можно сделать своими руками, но эффективность ее работы будет ниже, чем у модели промышленного производства

Устройство приточных вентиляционных систем

Приточный вентилятор — необходимый, но недостаточный элемент системы вентиляции с искусственным побуждением движения воздушных масс.

Если подобное устройство встроить в стену или, например, в окно, оно обеспечит необходимый приток, но качество такого воздуха будет очень далеким от желаемого. Далеко не всегда поставляемый снаружи поток имеет приемлемую температуру.

Устройство приточной вентиляции

На этом фото наглядно обозначены основные элементы приточной вентиляционной установки: фильтр, нагреватель, вентилятор и термостат. Поток воздуха, поступающего с улицы, зачастую нужно нагреть до приемлемой температуры

Согласно нормативам, температура перемещаемого в помещение воздуха должна составлять не менее 18 градусов. Для формирования требующихся параметров понадобится нагревательное устройство.

Кроме того, необходимо защитить жилье от грязи и пыли, которая может проникнуть внутрь вместе с интенсивно поступающими воздушными массами. Поэтому такие системы в обязательном порядке комплектуются фильтрами.

Еще один важный элемент — система автоматического управления. Без такого контроля устройство может перегреться, что приведет к поломкам, пожарам или другим неприятностям.

Наконец, необходима и система подавления шума, как проникающего с улицы, так и издаваемого прибором. Таким образом, любая приточная вентиляция должна быть снабжена следующими элементами:

  • вентилятором;
  • нагревателем;
  • фильтром;
  • системой автоматического управления;
  • системой шумопоглощения.

Разумеется, такое устройство может быть выполнено в различных вариантах. Например, для больших зданий система вентилирования реализуется в виде отдельного помещения — вентиляционной камеры.

Это так называемые наборные системы вентиляции. Для их создания подбирают отдельные элементы и устанавливают их в отведенной для этого комнате.

Полный цикл подготовки воздуха приточной вентиляцией

Если традиционную комплектацию приточного устройства дополнить компрессором, то в жаркие дни она сможет поставлять в помещение охлажденный воздух

Типы установок для частных домов

Самостоятельно собрать подобное устройство сможет, пожалуй, только инженер с соответствующей квалификацией, поскольку и проектирование, и монтаж, и наладка работы таких агрегатов требует специальных знаний.

Кроме того, это достаточно громоздкое сооружение, которое для частных домовладений не подходит. Для частного домостроения предназначены другие варианты вентиляции — моноблочные приточные установки и канальные системы вентилирования.

Установка приточной вентиляции

Воздух, поступающий с улицы, несет в дом не только холод, но и множество загрязнений, для удаления которых необходимы фильтры

Тип #1 — моноблочный вариант оборудования

Для квартир, офисных структур, малоэтажных частных домов, компактных складов и даже для небольших производственных цехов используют приточные установки, выполненные в виде моноблочной конструкции.

Это компактный агрегат, в корпусе которого уже собраны и установлены все необходимые элементы. По сравнению с наборной системой приточный моноблок занимает совсем немного места.

Такие устройства отличаются хорошей шумоизоляцией, их устанавливают на балконе, а при отсутствии такой возможности — прямо в комнате. Монтаж и настройка работы приточных установок предельно упрощена, его нужно просто поставить и включить.

Владельцы таких агрегатов отмечают, что при всех стараниях производителей снизить уровень шума, полностью решить эту проблему пока не удалось.

Приточная установка

Компактные приточные вентиляционные установки занимают совсем немного места, а выполнить их монтаж очень просто. Поставить такой агрегат можно на балконе или внутри помещения

Шумовой эффект может варьироваться в зависимости от модели. В этом отношении индивидуальные ПУ издают столько же шума, сколько и бытовой кондиционер.

Кстати, такое устройство с опций забора наружного воздуха вполне может заменить индивидуальную ПУ. Не особенно хорошо показали себя такие установки и в местности с суровым климатом.

Когда температура наружного воздуха опускается ниже 10 градусов мороза, ПУ с рекуператором (прибором для подогрева воздуха) могут покрываться слоем льда.

Следует понимать, что индивидуальная приточная установка, имеющая производительность около 100 куб. м в час, рассчитана на обслуживание только одной комнаты, а не целого дома или квартиры.

Поэтому для нормального вентилирования всей жилой площади придется приобрести столько индивидуальных приточных установок, сколько комнат нуждаются в вентилировании.

С одной стороны это удобно, поскольку избавляет от необходимости проводить масштабные работы по прокладке вентиляционных каналов по всему дому.

С другой стороны возникает вопрос затрат на реализацию такой вентиляционной системы, ведь индивидуальные ПУ стоят недешево.

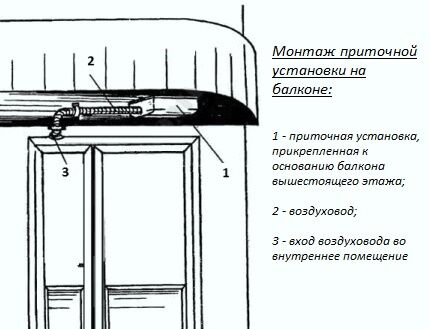

Монтаж приточной установки для системы вентиляции на балконе

Выбор места для монтажа приточного моноблока зависит от того, где планируется установить приточный клапан или проложить подключенные к системе воздуховоды. Если запроектировано верхнее расположение, подойдет вариант с установкой над балконной дверью

Если проблема вентилирования помещения возникла по окончании строительства и отделки помещений, вполне возможно, что затраты на несколько таких установок будут меньше, чем переделка всего здания.

Если же вентиляционные каналы были спроектированы еще на этапе строительства, дешевле и проще будет реализовать канальную систему вентилирования.

Тип #2 — канальные системы вентилирования

Канальный вариант представляет собой комплекс воздуховодов, которые проходят по всем комнатам. Аналогичные моноблокам приточные устройства располагают на входе в систему.

Обработанные установкой воздушные массы перемещаются по каналам и поступают в помещение через приточные вентиляционные решетки.

Для удаления отработанного воздуха предназначены вытяжные вентиляционные каналы и соответствующие решетки.

Вентиляционные решетки

Поступление воздуха в помещение при принудительной вентиляции осуществляется через вентиляционные решетки. Они имеют лаконичный дизайн и не портят интерьер комнаты

Таким образом, для вентилирования всей квартиры или дома нужна только одна установка соответствующей мощности.

Воздуховоды приточной системы вентиляции обычно размещают в пространстве под потолком, чтобы не портить интерьер ненужными деталями. Но вентиляционные решетки нужно выводить непосредственно на потолок или стену комнаты.

Производительность канальных установок для квартир обычно варьируется в пределах 200-500 куб. м в час.

Обычно для квартиры из одной-двух комнат берут устройство мощностью 200-350 куб. м в час, а для квартиры из трех и более комнат подойдет агрегат на 350-500 куб. м в час.

Для коттеджа или офиса понадобится более мощный вариант — примерно 2000-3000 куб. м в час. Точную производительность рассчитывают по специальным формулам.

Канальная приточная вентиляция

На этой схеме наглядно изображено устройство канальной вентиляционной системы и обозначены основные ее элементы: вентилятор, шумоглушитель, нагреватель, вентиляционные решетки и т.п.

Следует понимать, что заявленная производителем максимальная мощность установки на практике реализована не будет. Фактическая производительность ПУ зависит от уровня сопротивления сети.

Определить реальную эффективность прибора с учетом характеристик конкретной канальной системы можно с помощью графика вентиляционной характеристики. Она обычно содержится в техническом паспорте изделия.

Вентиляционные каналы

В приоритете прокладка вентканалов под потолком, чтобы в дальнейшем их можно было скрыть за подвесными потолочными конструкциями. Подобный способ приемлем для частных строений с большой высотой потолков

Важный показатель при расчете систем вентилирования — статическое давление. Он зависит от общей протяженности вентиляционных каналов, а также от количества фильтров, которые устанавливают дополнительно.

Для квартир используют установки со статистическим давлением в пределах 400-500 Па.

Составляющие и параметры вентустановки

Разберем подробнее составляющие вентиляционного оборудования, без которых не удастся создать оптимальный микроклимат в помещении. И рассмотрим их основные характеристики и важные параметры самой установки.

№1 — приспособление для подогрева воздуха

Как уже упоминалось, воздух, поступающий снаружи, в зимнее время необходимо подогревать. Для квартиры обычно достаточно нагревателя мощностью 3-5 кВт.

Для дома или коттеджа придется выполнить ряд специальных расчетов. При этом учитывается температура воздуха снаружи, а также мощность самой установки.

При этом важно соотнести нагрузку на сеть электропитания квартиры или дома с реальным состоянием сети. Если нагрузка на электросеть будет чрезмерной, это может привести к серьезной аварии.

Электрическая приточная установка

Технические спецификации электрической установки а также мощность нагревателя в обязательном порядке указывается в сопровождающих документах, в инструкции по эксплуатации. Важно выяснить все нужные параметры еще перед покупкой оборудования

В таких случаях некоторые владельцы домов предпочитают выбрать приточную установку с менее мощным нагревателем.

Это решение чревато следующими проблемами: при наступлении сильных холодов воздух не успеет прогреться до необходимой температуры, и в комнаты будет поступать холодный поток.

Предотвратить это явление не сложно — нужно только уменьшить количество оборотов вентилятора.

Воздушные массы будут поступать медленнее, но при этом успеют прогреться. Выполнять такую регулировку вручную крайне неудобно.

Если приходится покупать ПУ с маломощным нагревателем, следует убедиться, что устройство снабжено автоматическим регулированием скорости движения вентилятора в зависимости от температуры воздуха на улице.

№2 — акустическая мощность оборудования

Выясняя, что такое канальная приточная вентиляция, следует учитывать сведения, которые определяют шумовой эффект от работы прибора.

Различают три показателя акустической мощности ПУ:

  • на входе;
  • на выходе;
  • на корпусе.

Шум “на входе” характеризует звуковой эффект, который будет издавать установка в начале системы. Он обычно не слишком сильно влияет на комфорт в доме. Гораздо важнее обратить внимание на шум “на выходе”, т.е. в тех местах, где установлены вентиляционные решетки.

Если это показатель слишком велик, при монтаже в систему придется включить дополнительный элемент — шумопоглотитель. Для получения достаточного эффекта длина этого элемента должна составлять не менее 90 см.Блок приточной вентиляции

Приточный блок системы вентиляции или кондиционирования устанавливают снаружи здания, в этом случае шум от работы вентилятора и нагревателя не будет беспокоить жильцов дома

Шум “на корпусе” указывает на акустический эффект в непосредственной близости от приточной установки, которая установлена и подключена к системе и устройствам для поглощения шума. Этот показатель не слишком важен, если ПУ будет установлена снаружи здания.

Но если такой возможности нет, и прибор планируется разместить прямо в здании, следует отдать предпочтение устройству с минимальным значением акустической мощности “на корпусе”.

Помимо акустического давления, которое обозначается в технической документации как LwA, производители оперируют понятием уровень звукового давления (обозначается как LpA).

Не стоит путать эти два понятия, особенно сравнивая характеристики различных моделей. Лучше ориентироваться на LwA, поскольку данные по LpA обычно несколько ниже.

№3 — системы автоматического управления

Автоматика для нормальной работы вентиляционной установки просто необходима. Даже самые простые варианты снабжены приспособлениями для автоматического регулирования температуры нагнетаемого воздуха и скорости вращения вентилятора.

Состояние прибора и текущие настройки отражаются на дисплее с пультом управления.

Автоматика приточной вентиляции

Автоматическое управление системой приточной вентиляции существенно улучшает ее работу и экономит ресурсы. Некоторые модели оборудованы пультом дистанционного управления

Более “продвинутая” автоматика позволяет устанавливать настройки для разных периодов времени. Например, можно снизить температуру и количество оборотов вентилятора на ночной период, когда все спят и потребность в свежем воздухе не так высока.

Отдельно можно установить режим на дневное время в будние дни, когда дома никого нет.

Для удобного управления приточной вентиляционной установкой рекомендуется выбирать устройство со следующими характеристиками:

  • количество скоростей вентилятора не менее пяти;
  • наличие часов реального времени;
  • сохранение и запуск настроек в случае аварийного отключения электропитания;
  • контроль уровня загрязненности фильтров;
  • возможность дистанционного управления, например, с помощью смартфона;
  • сообщение о наличии и характере неисправностей.

Индикация состояния фильтров не обязательна, но очень желательна. При отсутствии этой опции прочистку или смену фильтрационных элементов выполняют по истечении определенного времени, рекомендованного изготовителем.

Но условия эксплуатации различаются, в результате загрязнение может произойти раньше или позже указанного срока. Контроль состояния фильтров позволит вовремя сменить их или продлить срок эксплуатации.

Выбор места и особенности монтажа

Перед монтажом канальной вентиляции следует составить проект системы. На нем должно быть обозначено место установки собственно ПУ, расположение воздуховодов, вентиляционных решеток и т.п.

При этом важно учитывать направление потоков воздуха. Местом поступления свежих воздушных масс должны быть жилые помещения, такие как гостиная, кабинет, спальня и т.п.

В результате неприятные запахи из санузла или кухни не попадут в жилые комнаты, а будут сразу же удалены через вытяжные решетки. Воздушные потоки могут пересекаться друг с другом, отражаться от поверхности предметов мебели и т.п.

Лучше заранее продумать эти моменты, чтобы траектория движения воздушных потоков была максимально эффективной.

В зимнее время температуру нагрева воздуха, поступающего с улицы, необходимо соотнести с количеством тепла в помещении. Если дом хорошо отапливается, подогрев воздуха можно оставить на минимальном уровне.

А вот если мощности отопительной системы по каким-то причинам не хватает, нагнетаемый воздух следует прогревать сильнее.

Схема приточной вентиляции

Правильное перемещение воздушных масс при вентилировании обеспечивает непрерывную циркуляцию и полноценную смену воздушной массы: свежий воздух поступает в жилые помещения, а отработанные потоки удаляются через решетки в кухне и санузле

Выбирая приточную установку, следует решить вопрос о приобретении и установке дополнительных фильтров тонкой очистки. Обычно такие устройства комплектуются фильтрами класса G4, которые способны задерживать относительно крупные загрязнения.

Читайте также:  Skoda › Yeti › Outdoor Style 1.6 MPI AT. Шкода йети комплектация

Если есть необходимость или желание избавиться от мелкой пыли, понадобится еще один фильтрующий узел, например, класса F7. Его устанавливают в системе после приточной установки.

Фильтры в приточной вентиляции

В каждой приточной вентиляционной установке имеется фильтр грубой очистки. Замена фильтров выполняется через ревизионный люк, к которому должен быть свободный доступ

Если приточная вентиляционная установка не комплектуется фильтрами тонкой очистки, то их покупают отдельно.

Даже если владельцы дома по каким-то причинам отказались от установки таких элементов, все же в системе рекомендуется предусмотреть место на случай, если такой монтаж понадобится в дальнейшем.

ПУ нужно устанавливать таким образом, чтобы она была доступна для регулярного обслуживания и периодического ремонта.

Особое внимание следует уделить расположению ревизионного люка, через который выполняется замена фильтров. Люк должен свободно открываться, оставляя достаточно места для манипуляций с фильтрующими элементами.

Монтаж приточной вентиляции

При монтаже приточной вентиляции понадобится специальный инструмент и алмазное сверло для бурения стены. Размеры отверстия могут достигать 200 мм

При установке ПУ необходимо выполнить бурение наружной стены. Перфоратор для выполнения таких работ обычно не подходит, работы выполняют алмазным сверлом с постоянным охлаждением водой.

Чтобы не повредит внутреннюю отделку помещения, лучше выполнять сверление снаружи.

Полезное видео по теме

В этом видео наглядно представлено устройство и принцип действия приточной вентиляции, а также ее отличие от естественного вентилирования помещений:

http://www.youtube.com/embed/PC6ZfBBMGB8″ allowfullscreen=»allowfullscreen»>

Здесь можно посмотреть обзор приточной установки “Эко-свежесть”:

Приточная вентиляция — отличный способ обеспечить свой дом свежим воздухом и создать в нем благоприятный микроклимат. Все усилия и затраты на создание такой системы полностью окупятся, поскольку от правильного вентилирования зависит здоровье всех жильцов дома.

sovet-ingenera.com

Вентиляционное оборудование: обзор и применение

Все вентиляционное оборудование подразделяется на несколько определенных категорий, различающихся между собой по таким параметрам как мощность, размеры, внешний вид. Выбрать вентиляционное оборудование можно исходя из конечной цели.

Обзор вентиляционного оборудования

Существуют такие виды как приточная вентиляция, основной функцией которой является доставка в помещение максимально возможного количества чистого воздуха. Вытяжная — позволяет очистить и удалить из помещения загрязненный любыми способами воздух. Приточно-вытяжная справляется как с первой, так и со второй функцией указанных ранее типов.

Бытовая вентиляция

Обеспечение вентиляции в частном доме или же квартире в первую очередь направлено на создание адекватных и соответствующих санитарно-эпидемиологическим нормам условий для жизни или работы. Именно поэтому очень большое внимание уделяется оборудованию, выбираемому для вентиляционных систем, поскольку только качественные комплектующие, способны гарантировать надежную работу и выполнение всех поставленных задач. Некачественные комплектующие элементы оказывают негативное влияние на вентиляционное оборудование в целом. А в самом плохом случае результатом их неправильной работы становится дискомфорт для человека, находящегося в помещении или же ухудшение его самочувствия.

Элементы вентиляции включают в себя достаточно большое количество различных частей, среди которых можно выделить такие как:

  1. Вентиляторы. При его выборе отдельное внимание обращается на тип, уровень шума издаваемого при работе (существенно понизить данный показатель помогает правильно подобранная гибкая вставка для вентиляции), габариты, производительность, а также наличие или отсутствие обратного клапана. Обеспечение вентиляции в частном доме в плане выбора правильного оборудования, должно в первую очередь брать во внимание объемы воздуха в том помещении, где будет происходить установка. Этот показатель оказывает влияние на мощность. Чтобы исключить возможность попадания посторонних запахов в помещение особенно в многоквартирных домах, обязательным условием является наличие такого элемента как обратный клапан. Разновидности вентиляторов

    Разновидности вентиляторов

    Существует несколько типов и разновидностей вентиляторов:

    1. канальные,
    2. крышные,
    3. осевые,
    4. дымоудаления,
    5. настенные,
    6. оконные,
    7. потолочные,
    8. реверсивные,
    9. струйные.
  2. Щит вентиляции. Часто их называют шкафами — устанавливаются в доступном для обслуживающего персонала месте. В нем располагается вся автоматика и управление исполнительными  механизмами. Щиты управления вентиляцией
  3. Воздуховоды. Ни одна вентиляционная система не обходится без них. Их подразделяют по типу используемых в производстве материалов — это могут быть пластиковые воздуховоды, а также из ткани или металла. Любой из вариантов может иметь перфорацию. При выборе особое внимание уделяется таким моментам, как достаточная площадь поперечного сечения, полное соответствие существующим санитарным нормам в помещении (жилая комната, ванная, кухня и т.п.) и соблюдению правил пожарной безопасности. Разновидности труб для вентиляции
  4. Фасонные части. Сюда можно отнести элементы, которые служат для стыковки, разветвления, отводов воздуховодов и присоединения к ним прочих элементов. Это могут быть дефлекторы, тройники, переходы с одного диаметра трубы на другой, заглушки, зонты, ниппели и врезки. Фасонные части
  5. Перфорированная лента для вентиляции служит креплением воздуховода, поэтому ее качество также важно. Для крепления вентканалов также часто применяют хомуты для вентиляции. Лента для монтажа воздушного трубопровода
  6. Канальное оборудование. Для обеспечения качественного воздухообмена в трассах вентиляции устанавливают такие элементы, как: фильтры и воздухоочистное пылеулавливающее оборудование, канальные нагреватели(калориферы), клапаны и заслонки, шумоглушители, канальные охладители. Канальное оборудование
  7. Воздухораспределительные устройства. В качестве распределителей воздушных потоков в помещении применяются диффузоры или вентиляционные решетки. Воздушные распределители потока

Для квартиры или частного дома существуют и другие важные элементы, состав которых варьируется в зависимости от конкретного типа подачи свежего и удаления грязного воздуха.



Вытяжные системы

Основной функцией выполняемой вытяжной вентиляцией, является удаление из жилого помещения загрязненного воздуха. Обширное применение такого типа вентилирования помещения можно встретить в промышленных масштабах, там, где задача удалить загрязненный воздух, играет не менее важную роль, чем обеспечить постоянный и бесперебойный приток свежего. Такие системы вентиляции в частном доме или квартире также пользуются достаточно большой популярностью, за счет более простой реализации, нежели приточно-вытяжной вариант.

Простой пример местной вытяжной системы на кухне

Простой пример местной вытяжной системы на кухне

При установке местной вытяжной системы происходит удаление загрязненного воздуха из тех помещений, где наблюдается максимальное скопление вредных или неприятных выделений (туалет, кухня, комната с камином и т.д.). Крепеж местной вытяжной вентиляционной системы, как правило, производится достаточно локализовано, в домашних условиях, это может быть место над кухонной плитой, в промышленных масштабах около станка и так далее. Все для вентиляции такого типа включает в себя такие составные элементы как:

  1. Бортовые или же местные насосы.
  2. Вытяжные зонты.
  3. Щит, ограждающий вентилятор непосредственно от помещения, но позволяющий обеспечивать прохождение воздуха. Также щит устанавливается с целью обеспечения защиты от случайного повреждения людей о лопасти вентилятора в процессе его работы.
  4. Вентиляционный патрубок, также применяемый и в приточной разновидности.

К числу вытяжной вентиляции относят и воздушные преграды, не позволяющие проникновения воздушного потока с улицы внутрь помещения, или же из одной комнаты в другую.

Она может быть механической или естественной в зависимости от этого для ее осуществления подбираются и комплектующие элементы.

Бытовая приточная вентиляция

Приточный вид относится к категории принудительной вентиляции помещения. В нем используется специализированные воздухонагнетающие устройства, в роли которых выступают вентиляторы, различающиеся по своей мощности и типу, а также имеют разнообразные дополнительные расходные материалы для вентиляции. Например, для того, чтобы обеспечить приток свежего воздуха в несколько помещений, не устанавливая в каждое отдельное оборудование, используют общую приточную установку и такой элемент как тройник для вентиляции, который далее распределяет поток воздуха на три разных помещения.

Приточная установка - бризер

Приточная установка — бризер

Щит в виде решетки на приточном отверстии со стороны улицы позволяет не только гарантировать безопасность применения, но и именно он создает преграду от попадания ненужных элементов извне в вентилируемое помещение.

Характерной особенностью можно назвать частое предварительное очищение и подогрев подаваемого снаружи воздуха. Подобная технология используется не только в бытовых, но и промышленных вариантах. Для этой цели производится установка калорифера, отвечающего за теплообмен путем нагревания поступающего воздуха. В нем используется нагревательный элемент, который может быть электрического или водяного типа.

Самым простым вариантом приточной бытовой вентиляции можно назвать установку стандартного вентилятора в форточке окона дома или квартиры. Также в большинстве случаев такая схема подразумевает установку приточного клапана, обеспечивающего поступление свежего воздуха. Нередко их устанавливают в оконные проемы или стены. Хорошо себя зарекомендовало такое оборудование как бризер, являющийся представителем систем с компактными размерами, который монтируется непосредственно на внешнюю стену. В приточной системе обязательно устанавливаются: фильтры, регулятор потока воздуха и, в случае необходимости охладитель, включаемый в теплое время года.

Вентиляционное оборудование и его элементы будут зависеть в первую очередь от типа используемой схемы:

  • Местная, очищающая или подающая воздух в конкретное место каждого помещения, или же выполняющая одновременно обе данные функции.
  • Комплексная, отвечающая за полноценный и равномерный воздухообмен.
  • Аварийная. Ярким примером можно назвать устанавливаемые специализированные противодымные системы.

В каждой из этих схем существуют свои признанные эталоны элементов, поэтому выбор всегда следует начинать только после готового расчета и проекта вентиляции.

ventilyaciyadom.ru

Промышленная вентиляция: проектирование, монтаж оборудования, классификация

Промышленная вентиляция отличается от вентиляции жилых помещений не только масштабами, но и используемым оборудованием, требованиями и рядом других параметров.

Вентиляция промышленных помещений

Вентиляция промышленных помещений должна справляться с рядом сложных задач

Вентиляционные системы на промышленных предприятиях должны справляться с рядом сложных задач: с вытяжкой большого объема отработанного воздуха из помещений, поэтому к их проектированию и монтажу нужно подходить с особым вниманием.

Виды промышленной вентиляции

Как и бытовая, промышленная вентиляция бывает двух основных типов.

  1. Естественная – вытяжная вентиляция, в которой циркуляция воздуха на объекте осуществляется за счет естественного тока воздушных масс через вентиляционные каналы. В основе работы такого проекта лежит разница температур и давлений внутри и снаружи помещений. Проектирование промышленной вентиляции естественного типа должно осуществляться с учетом количества тепла, исходящего от производственного оборудования.
  2. Принудительная – вентиляционная система помещений, в которой для циркуляции воздушных масс используется специализированное оборудование. Такая схема хороша тем, что ее работоспособность и эффективность совершенно не зависит от погодных условий, а приток и вытяжка воздуха обеспечиваются за счет вентиляторов и другой техники.

Каждая из этих промышленных вентиляционных систем имеет свои особенности монтажа и эксплуатации, а также преимущества и недостатки.

К примеру, установка промышленной вентиляции естественного типа позволит вам существенно сэкономить на вентиляции помещений, зато механическая приточная вентиляция будет справляться с отводом и притоком воздуха, вне зависимости от температуры воздуха на улице и других факторов.

Особенности и принцип работы промышленной вентиляции естественного типа

Если для своего предприятия вы выбрали монтаж промышленной вентиляции, работающей исключительно за счет разницы температур и давления в помещении и снаружи, то в этом случае промышленное оборудование при работе не должно выделять в окружающую среду вредные вещества. В противном случае не обойтись без приточно вытяжной вентиляции с фильтрацией воздуха.

Для того, чтобы отработанный воздух выходил из производственных помещений естественным путем, необходим расчет и монтаж специальных вентиляционных отверстий, которые должны быть расположены на разной высоте.

Принцип работы естественного воздухообмена в помещении выглядит так:

  • нагретый воздух поднимается и выходит из помещений через проделанные заранее отверстия;
  • более тяжелый чистый холодный воздух опускается через те же отверстия вниз;
  • воздушные потоки смешиваются, отработанный воздух выходит наружу, чистый проникает внутрь.

Вентиляция промышленных зданий таким способом используется достаточно редко, так как ее эффективности не хватает для того, чтобы обеспечивать большую промышленную площадь свежим воздухом. Даже самый точный расчет не поможет там, где оборудование работает с выбросом вредных веществ в воздух.

Преимущества принудительной промышленной вентиляции

Системы промышленной вентиляции, которые используют специализированное вентиляционное оборудование для обеспечения эффективного воздухообмена гораздо более эффективны и могут похвастаться своими преимуществами.

  1. Большая площадь охвата – промышленные приточно-вытяжные установки используют специальные мощные вентиляторы, которые обеспечивают интенсивный воздушный поток.
  2. Эффективность – работа промышленной системы вентиляции не зависит ни от каких внешних условий.
  3. Дополнительные возможности – сюда относится способность приточно-вытяжных систем фильтровать воздух на объектах, увлажнять его или осушать.
  4. Целевая подача воздушных потоков – при правильном проектировании и монтаже возможно направлено подавать свежий воздух прямо к рабочим местам.
  5. Увеличение безопасности работы – вентиляция промышленных объектов принудительного типа может улавливать и удалять из воздуха в промышленном помещении вредные вещества, опасные газы, очищать воздушные массы.
  6. Возможность проведения монтажных работ в зданиях уже после того, как их строительство завершено. Это выгодно отличает принудительную вентиляцию от естественной, проектированием которой необходимо заниматься еще на этапе проектирования всего здания.

К недостаткам принудительной вентиляционной системы можно отнести высокую стоимость оборудования, которое необходимо системе для выполнения своего назначения.

Принудительная вентиляция промышленных помещений

Главным недостатком принудительной вентиляции является высокая цена

Кроме того, оборудование для циркуляции воздушных масс при работе производит много шума, поэтому при монтаже таких установок на предприятии придется производить также расчет шумоизоляции.

Виды промышленных принудительных систем вентиляции

Назначение и классификация приточно-вытяжной вентиляции может быть различным. Выделяют пять типов принудительной приточной вентиляции.

  1. Общеобменная – такой вентиляцией обеспечивается воздухообмен на всей территории объекта. Чаще всего, такая вытяжка устанавливается в помещениях, в которых ведутся работы с ядовитыми и вредными для окружающей среды веществами, а также там, где нет фиксированных рабочих мест.
  2. Местная вентиляция промышленных предприятий – такую вентиляцию используют там, где нужно обеспечить эффективную вытяжку воздуха на конкретном участке. К примеру, местное оборудование используется по назначению, если нужно удалить отработанный воздух у очага выброса вредных веществ.
  3. Смешанного типа – установкой такого вытяжного оборудования вы гарантируете возможность не только осуществлять общий воздухообмен, но и проводить вентилирование на рабочих местах.

Вне зависимости от типа, проектирование вентиляции промышленного здания подразумевает сложный расчет. В вентиляционных системах различают разные принципы подачи воздуха:

  • приточная – схема вытяжки подразумевает наличие нагнетающего вентилятора, а выход отработанного воздуха происходит из-за того, что в помещении увеличивается давление;
  • вытяжная – при установке в помещение такой системы вентилятор работает на отток воздушных масс, а вот их поступление снаружи происходит за счет разреженного давления;
  • приточно-вытяжные – такие схемы являются самыми эффективными, так как в них и приток воздуха в здание, и отток осуществляется за счет специализированного оборудования;
  • рециркуляционная – расчет такой системы производится таким образом, чтобы отработанный воздух при помощи специальных фильтров очищался, а затем снова возвращался в помещение, представляя собой замкнутую приточно-вытяжную схему.

При монтаже нужной системы необходимо учитывать условия работы на объекте, а также потребности производства.

Оборудование для промышленной вентиляции

Монтаж промышленных вентиляционных систем подразумевает использование специализированного оборудования. При расчетах некоторые его характеристики могут изменяться, но основные компоненты остаются неизменными.

  1. Вентиляционные каналы – специальные трубы, сечение и размер которых зависит от количества воздуха, которое необходимо прогнать за единицу времени. Именно от правильного проектирования каналов зависит эффективность работы всей системы, именно по ним воздух транспортируется по объекту. Каналы могут быть изготовлены из пластика, алюминия, металла и других материалов.
  2. Вентиляторы – основной компонент любой системы циркуляции воздуха, обеспечивают необходимую мощность, а также задают направление движения воздушных потоков.
  3. Фасонные части – как и трубы, могут быть изготовлены из пластика, служат для соединения каналов, создания их поворотов и развилок.
  4. Фильтры – промышленный фильтр может задерживать крупные и мелкие примеси, которые неизбежно находятся в воздухе любых промышленных сооружений. Для расчета требуемого типа фильтра необходимо знать, насколько грязный воздух на объекте.
  5. Рекуператоры – отличие промышленного вентиляционного рекуператора от бытового заключается в том, что за единицу времени он способен обогреть большее количество воздуха.
  6. Системы кондиционирования – такими системами обязательно нужно оснащать вентиляцию, если вы хотите, чтобы воздух на предприятии был не только чистым, но и свежим.
Читайте также:  Полная комплектация межкомнатной двери фурнитурой: от ручек до накладки. Комплектация дверей

Рекуператор

Рекуператор — оборудование для вентиляционной системы, необходимое для обогрева воздуха

Обычно с базовым вентиляционным оборудованием могут использоваться дополнительные компоненты, повышающие эффективность всей системы.

Особенности проектирования промышленной вентиляции

Какой бы ни был вентиляционный канал и какую бы классификацию приточного или вытяжного оборудования вы не использовали, при монтаже системы циркуляции воздуха на промышленном предприятии всегда необходимо учитывать определенные моменты и параметры.

Перед тем как приступить к расчету вентиляции, необходимо определить основные условия помещения, то есть его площадь, тип используемого оборудования, конфигурацию пространства и многое другое.

Стоит учесть климатические особенности местности, в которой находится производственное предприятие. Всегда нужно учитывать целевое назначение помещения: если это цех по производству пластиков, то мощность вытяжного оборудования должна быть достаточно высокой.

Расчет вентиляции должен включать в себя следующие данные:

  • сечение входящего и исходящего воздушных каналов;
  • площадь вентиляционных отверстий;
  • кратность воздухообмена;
  • предполагаемая мощность оборудования;
  • количество материалов, необходимых для создания системы.

Расчет, проектирование и монтаж вентиляционных систем промышленного помещения – это очень сложный и ответственный процесс, к которому необходимо подходить очень внимательно.

Если у вас нет необходимых для этого навыков и инструментов, то лучше поручить данную работу квалифицированным профессионалам, которые справятся с ней гораздо лучше, а сама система прослужит максимально долго и будет эффективно справляться с поставленными задачами.

vozduhstroy.ru

особенности, виды и конструкции, инструкция по устройству и уходу

Вентиляция считается важным элементом любого строения, которое может быть частным домом или промышленным предприятием. Она выполняет множество важных функций, однако основной ее задачей является поддержание оптимального воздухообмена в любом помещении или в строении в целом. Именно поэтому созданию качественной системы уделяется в последнее время все больше внимания, причем естественная вентиляция перестала быть актуальной и эффективной, в результате чего вентиляционные установки стали пользоваться куда большим спросом. Обусловлено это их высокими параметрами и удобством использования.

Особенности создания вентиляционной системы

Первоначально важно разбираться в том, какие имеются разновидности вентиляции. Изначально все типы можно разделить на два разных вида:

  1. Естественная вентиляция, которая обычно формируется в процессе строительства любого сооружения, а при этом предполагает создание различных отверстий в стенах дома или подвальных помещений. Также она может быть реализована за счет полноценного и частого проветривания с помощью открывания форточек или целых окон. Вентиляция на крыше

    Вентиляция на крыше

  2. Принудительная система считается на сегодняшний день наиболее актуальной и современной, а при этом для ее работоспособности необходимо наличие специализированного оборудования, которое представлено в виде особых установок, отличающихся друг от друга по мощности и другим параметрам.

Наиболее правильным решением для одного помещения, дома или целого строения является применение принудительной вентиляционной системы, которая обладает определенными положительными параметрами. К ним относится:

  • Бесперебойная работа оборудования, которая никаким образом не зависит от погодных условий.
  • Возможность самостоятельно регулировать время работы и мощность определенного оборудования.
  • Может быть приобретена даже отопительно-вентиляционная установка, которая перед загрузкой свежего воздуха в помещение будет обеспечивать его нагрев, что позволит получить такую атмосферу, которая будет комфортной для любого человека, а также не возникнет ситуации, когда за счет работы системы можно будет застудить комнату.
  • Можно воспользоваться различными канальными приборами, которые позволят получить качественную систему вентиляции, обслуживающую сразу несколько комнат, что существенно снизит затраты на ее создание, а при этом в каждом помещении будут установлены оптимальные условия. Домашняя вентиляционная система

    Домашняя вентиляционная система

  • Установка вентиляционной системы считается довольно простой работой, поэтому при желании можно справиться с ней своими руками, не затрачивая дополнительные денежные средства на работы профессионалов.

Виды вентиляционных установок и их конструкция

Можно выделить несколько совершенно разных разновидностей такого оборудования, которые отличаются по мощности, размерам, внешнему виду и другим параметрам. Для каждого отдельного помещения или вовсе здания следует подбирать самое подходящее по характеристикам оборудование, которое сможет легко справляться с очищением и обновлением воздуха. Основные виды установок для вентиляции:

  1. Приточная вентиляционная установка предназначена для того, чтобы обеспечивать в помещении оптимальное количество свежего воздуха. При этом все виды данного оборудования могут отличаться по мощности и функциям, поскольку некоторые модели могут кроме притока воздуха дополнительно нагревать его или очищать, ионизировать или выполнять другую важную и нужную работу.
  2. Вытяжная установка очищает и удаляет из комнат отработанный или чрезмерно влажный воздух. Обычно она устанавливается в ванной комнате и на кухне, поскольку эти комнаты отличаются наибольшим количеством различных загрязнений, возникающих в воздухе в процессе работы или жизнедеятельности. Приточно-вытяжное оборудование

    Приточно-вытяжное оборудование

  3. Приточно-вытяжное оборудование обеспечивает как удаление воздуха, так и его приток, а в результате обеспечивается оптимальный и своевременный воздухообмен за счет всего одной установки.

Современные и высококачественные вентиляционные установки обладают многочисленными положительными параметрами. К ним относится:

  • Небольшие размеры, за счет которых эксплуатация вентиляционных установок считается довольно простой, а также их установка может быть реализована самостоятельно без особых усилий со стороны монтажника.
  • Выбрать можно такую установку, которая обладает подходящей мощностью, за счет чего сможет обслуживать конкретное помещение или вовсе здание.
  • Функции различных изделий могут существенно отличаться, поэтому за приемлемую стоимость можно приобрести подходящий вариант.
  • Потребление энергии данными изделиями считается не слишком большим, что позволяет существенно экономить на коммунальных платежах.

Из каких элементов состоят самые стандартные вентиляционные установки?

Можно выделить несколько наиболее стандартных компонентов данных изделий. К ним относятся:

Приточно-вытяжной принцип работы

Приточно-вытяжной принцип работы

  1. Вентилятор, за счет которого происходит забор воздуха как внутри помещения, так и снаружи, а при этом он может иметь разную мощность и размеры.
  2. Вентиляционные каналы, через которые происходит прокладка вентиляционных труб, обеспечивающих проведение воздуха, причем все стенки обычно являются идеально герметичными.
  3. Обратный клапан, который не позволяет проникать холодному воздуху в помещение при отключенном оборудовании, а также за счет него отработанный воздух никогда не вернется обратно. При этом установка вентиляционных клапанов считается важной задачей, которая должна быть реализована без каких-либо проблем.
  4. Компоненты для безопасной и автоматической работы, которые обычно являются встроенными элементами любых установок. Именно они обеспечивают легкость и простоту применения данного оборудования обычными пользователями.
  5. Решетки на вентиляционных отверстиях, которые защищают всю систему от проникновения с улицы мусора. Поскольку установка вентиляционной решетки осуществляется снаружи дома, то этот элемент должен быть достаточно красивым, чтобы не портил внешний вид строения.
  6. Элементы для обогрева и очищения воздуха, которые могут иметься не во всех установках, поскольку существенно влияют на их стоимость. При этом именно за счет них получается вентиляционная система, которая будет комфортной и удобной.

Выбор конкретной установки зависит от того, для какого помещения или строения она предназначается, а также какие функции должны в ней иметься. Установка вентиляционного оборудования может быть совершенно разной в зависимости от того, сколько помещений предполагается обслуживать с ее помощью, а также какими габаритами, мощностью и другими характеристиками она обладает.

Уход за вентиляционными изделиями

Вентиляция является очень важной системой, от которой зависит то, какая атмосфера будет иметься в помещениях, а она при этом влияет на работоспособность и самочувствие людей. Важно не только осуществить грамотный монтаж в соответствии с имеющимися параметрами, но и обеспечивать правильный уход за оборудованием. От этого зависит его долговечность и работоспособность, а также безопасность применения. Уход заключается в периодической чистке, поскольку иначе в вентиляционных шахтах будет скапливаться много пыли и засоров, которые не позволят получать в комнаты чистого воздуха. Также это может быть очень опасным, поскольку малейшая искорка может повлечь за собой возгорание всей системы, а если она является многоканальной, то это приведет к пожару во всем здании.https://www.youtube.com/embed/Bdm0YSvntlEПоэтому периодическое и правильное обслуживание всей системы считается приоритетной задачей каждого владельца строения. Вся работа может быть реализована самостоятельно, поскольку здесь важно только приобрести стандартный комплект оборудования, которое может быть автоматическим или ручным. Проводить очищение нужно в определенный момент времени, а если в системе имеются фильтры, то их следует либо очищать, либо полностью заменять новыми изделиями.

Ремонт оборудования требуется не так часто, если были приобретены качественные установки. Какие-либо проблемы обычно возникают либо после очень долгого срока эксплуатации, либо при некачественном обслуживании, либо при неправильном обращении с основными элементами всей системы в целом. Если же относиться к вентиляции правильно и ответственно, то она прослужит долгое время без проблем.

oventilyatsii.ru

Прайс и стоимость работ по монтажу и установке вентиляции в СПб: сколько стоит вентиляция?

Стоимость монтажа системы вентиляции берётся от стоимости оборудования. В среднем получается 40-50 % Демонтаж существующей системы вентиляции кв. м. 50 % от монтажа Монтаж вентиляторов и установок Наименование работ по вентиляции Ед. изм. Цена, руб. Монтаж приточных установок производительностью до 300 м3/ч шт. 21000 Монтаж приточных установок производительностью до 700 м3/ч шт. 32800 Монтаж приточных установок производительностью до 1500 м3/ч шт. 44200 Монтаж приточных установок производительностью до 2000 м3/ч шт. 56900 Установка в окно бытового вентилятора в двойной раме, с заменой стекла на оргстекло и термоизоляцией стекла, без учета стоимости расходных материалов шт. 2300 Установка в окно бытового вентилятора, с заменой стекла на оргстекло и термоизоляцией стекла, без учета стоимости расходных материалов шт. 1900 Установка бытового настенного вентилятора в вентиляционную шахту, без прокладки кабеля электропитания шт. 750 Монтаж канального вентилятора (прямоугольного) шт. 6 500 Монтаж канального вентилятора (круглого) шт. 3 500 Монтаж крышного вентилятора шт. 6 300 Монтаж радиального вентилятора шт. 4 400 Подъём вентиляторов до проектной отметки комплект 15 000 Монтаж каркасно-панельной установки кг. 98 Монтаж боксов RSK ГТК Клапанов Монтаж шумоглушителя прямоугольного сечения шт. 2 139 Монтаж короба для крышного вентилятора шт. 3 208 Монтаж короба для крышного вентилятора шт. 1 208 Установка обратного клапана шт. 321 Установка дроссель-клапана шт. 321 Установка фильтра (круглого) шт. 442 Установка фильтра (прямоугольного) шт. 1 204 Установка привода воздушной заслонки шт. 3200 Монтаж огнезадерживающего клапана  шт 5500 Монтаж нагревателей и обвязка Монтаж электрического нагревателя   шт. 5 300 Монтаж водяного нагревателя (без обвязки) шт. 8 400 Обвязка водяного нагревателя шт. 10 416 Сборка обвязки водяного нагревателя шт 11 366 Монтаж диффузоров и решёток Установка фасадных жалюзийных решеток шт. 850 Монтаж решеток до 400х400 шт. 450 Монтаж решеток до 1000х1000 шт. 1100 Монтаж подрешётки шт. 350 Монтаж диффузоров диаметром от 100 мм до 400 мм шт. 300 Монтаж ш. глушителя Ф100-Ф315 шт. 900 Монтаж изоляции Изоляция воздуховодов Роквулл Вайред Мат 60  c алюм. Фольгой+ крепеж м2 274 Изоляция воздуховодов Роквулл Вайред Мат 40 c алюм. Фольгой +   крепеж м2 218 Огнезащитная изоляция воздуховодов (ЕI 120) МБОР — 13Ф   (10000х1500х13) стоимость = 363,75р/м2, норма расхода =1,1 м2 274 Огнезащитная изоляция воздуховодов (ЕI 90) МБОР — 8Ф   (20000х1500х8) стоимость = 222,75р/м2, норма расхода =1,1 м2 274 Огнезащитная изоляция воздуховодов (ЕI 60) МБОР — 5Ф   (30000х1500х5) стоимость = 186р/м2, норма расхода =1,1 м2 274 Огнезащитная мастика «Плазас» (стоимость 57,75 р/кг,   норма расхода 2,8 кг/м2) м2 69 Изолирование воздуховодов пенофолом (без стоимости материала) м2 150 Изолирование воздуховодов минеральной ватой (без стоимости материала) м2 200       Автоматика Монтаж автоматики (щит) шт 12500 Монтаж элемента автоматики шт. 1 069 Пусконаладочние работы система 4 346 Пусконаладочние работы точка 321 Установка автомата шт 214 Установка щита под автоматы шт 321 Монтаж электрокабеля пог.м. от 36 Монтаж   воздуховодов прямоугольных оцинкованных, в том числе фасонных деталей   (стоимость фасонных деталей = 15 % стоимости воздуховода) Монтаж гибкого воздуховода м.п. 120 150х150х0,5  м.п. 312 200х100х0,5 м.п. 312 200х150х0,5 м.п. 364 200х200х0,5  м.п. 416 250х100х0,5  м.п. 364 250х150х0,5  м.п. 416 250х200х0,5 м.п. 468 250х250х0,5  м.п. 520 300х100х0,5  м.п. 416 300х150х0,5 м.п. 468 300х200х0,5  м.п. 520 300х250х0,5  м.п. 572 300х300х0,5 м.п. 624 400х100х0,5  м.п. 520 400х150х0,5 м.п. 572 400х200х0,5 м.п. 624 400х250х0,5  м.п. 676 400х300х0,5 м.п. 728 400х400х0,5 м.п. 832 500х150х0,5 м.п. 676 500х200х0,5 м.п. 728 500х250х0,5  м.п. 780 500х300х0,5 м.п. 832 500х400х0,5 м.п. 936 500х500х0,5 м.п. 1 040 600х150х0,5 м.п. 780 600х200х0,5 м.п. 832 600х250х0,5 м.п. 884 600х300х0,5 м.п. 936 600х350х0,5  м.п. 988 600х400х0,5 м.п. 1 040 600х150х0,7 м.п. 780 600х200х0,7 м.п. 832 800х200х0,7 м.п. 1 040 600х250х0,7 м.п. 884 800х250х0,7  м.п. 1 092 600х300х0,7 м.п. 936 800х300х0,7 м.п. 1 144 1000х300х0,7 м.п. 1 352 600х400х0,7  м.п. 1 040 800х400х0,7  м.п. 1 248 900х500х0,7  м.п. 1 436 1000х400х0,7  м.п. 1 456 600х500х0,7 м.п. 1 144 800х500х0,7  м.п. 1 352 1000х500х0,7 м.п. 1 560 1200х500х0,7 м.п. 1 768 Монтаж воздуховодов круглых оцинкованых, в том числе фасонных   деталей (стоимость фасонных деталей = 15 % стоимости воздуховода)     Воз-д d100 б=0,8мм м.п. 270 Воз-д d125 б=0,8мм м.п. 310 Воз-д d160 б=0,8мм м.п. 395 Воз-д d180 б=0,8мм м.п. 450 Воз-д d200 б=0,8мм м.п. 500 Воз-д d250 б=0,8мм м.п. 610 Воз-д d315 б=0,8мм м.п. 725 Общестроительные работы Изготовление отверстий d=100-125 мм. кирпич за 10 см. шт. 920 Изготовление отверстий d=160 мм. кирпич за 10 см. шт. 1050 Штробление стен (кирпич), за 1 м.п. шт. 1200 Штроба под электрокабель (кирпич/монолит), за 1 м.п. шт. 1100 Штробление стен (бетон), за 1 м.п. шт. 1600 Штроба монолит (высокоармированный), за 1 м.п. шт. 1920 Изготовление отверстий d=200 мм. кирпич за 10 см. шт. 1410 Изготовление отверстий d=250 мм. кирпич за 10 см. шт. 1960 Изготовление отверстий d=315-350 мм кирпич за 10 см. шт. 2500 Высотные работы Автовышка, высота до 16 м. руб./день 8000 Подъем оборудования (свыше 2-го этажа, за каждый этаж), комплект руб. 250 Доставка, сборка туры (1 день) руб. 2800 Разборка/сборка подвесного потолка, за 1 м2. руб./м2 300 Разорванный монтаж (2 выезда в стоимость включено), каждый доп.выезд руб. 920 Транспортные расходы Повторный выезд по вине клиента руб. 1250 Осмотр + разметка руб. 1050 Выезд монтажной бригады за пределы КАД до 10 км. руб/км 550 Выезд монтажной бригады за пределы КАД свыше 10 км. руб/км 750

www.el-vent.ru

видео-инструкция по установке своими руками, особенности труб, рукавов, клапанов, двигателей, естественных вентиляционных систем, цена, фото

Вентиляция – это одна из инженерных систем жизнеобеспечения, отвечающая за эффективную циркуляцию воздуха в помещениях любого типа. Отсутствие правильно организованной системы вентиляции может привести к застою воздуха, изменению уровня влажности, при котором возможно образование плесени, грибков, неприятного запаха в помещении. Давайте рассмотрим, как работает вытяжная вентиляция и чем она хороша.

Читайте также:  Opel Corsa 3d 1.4 MT (140 л.с.) Start/Stop Cosmo 2016 Хэтчбек. Opel corsa cosmo комплектация

Приточная вытяжная система позволяет поддерживать комфортные условия в вашей квартире, доме или офисе

Приточная вытяжная система позволяет поддерживать комфортные условия в вашей квартире, доме или офисе

Назначение вытяжной вентиляции и ее виды

Основная задача данной системы заключается в циркуляции воздушных потоков в помещениях. Она осуществляется за счет организации движения воздуха, поступающего в помещение извне и его последующего беспрепятственного удаления.

К сведению!Поступление воздушных потоков с улицы основано по принципу работы вытяжной вентиляции.Без этого в помещении при работающей вытяжке быстро произойдет разрежение воздуха.

Бытовые вентиляционные системы

Конструкционно системы вытяжной вентиляции жилищ и, к примеру, офисных помещений, можно подразделить на:

  • Индивидуальные, то есть обслуживающие одно или несколько смежных помещений. Обычно для жилых помещений это кухня и санузел, либо вентиляция загородного частного дома.Там, где невозможен естественный воздухообмен, необходима установка вытяжной вентиляции с принуждением.Для этого в вентканал встраивается вентилятор (центробежный или осевой). Вот таким оборудованием строители делают сквозные каналы в стенах для прямого воздухообмена

    Вот таким оборудованием строители делают сквозные каналы в стенах для прямого воздухообмена

    • Удаление воздуха из ванных обычно происходит через небольшие вытяжные трубы для вентиляции, проложенные в конструкциях потолков или непосредственно на улицу через наружную стену.
    • Возможно объединение вытяжек от нескольких санузлов в общий канал.

Примечание!Вентилятор, как правило, легко подключается своими руками параллельно с включателем освещения.Иногда дополнительно устанавливается реле времени, пролонгирующее работу вентилятора после выключения освещения, ещё на некоторое время.

    • Вентиляторы оснащаются специальным клапаном, позволяющим воздуху передвигаться при включении агрегата и запирающим проход при выключении.

Установленная вытяжка в ванной комнате позволяет ускорять проветривание и удаление излишней влажности

Установленная вытяжка в ванной комнате позволяет ускорять проветривание и удаление излишней влажности

    • В кухнях для локализации удаления дыма и пара над плитой устанавливается зонт, несущий на себе также и декоративную нагрузку.Зонт-вытяжка оборудуется вентилятором и фильтром, состоящим из:
      • Сетки для улавливания жиров и грязи.
      • Картриджа с веществами, нейтрализующими неприятные запахи. Обычно это сорбент, например, активированный уголь. Это устройство подлежит замене около 2-3 раз в год по мере загрязнения.

Система воздухообмена может регулироваться и включаться/выключаться с помощью дистанционного пульта, либо при срабатывании датчика

Система воздухообмена может регулироваться и включаться/выключаться с помощью дистанционного пульта, либо при срабатывании датчика

  • Центральные. Такие устраиваются, например, в многоквартирных домах, где вытяжная вентиляция в квартире осуществляется через систему обособленных каналов, имеющих выход над кровлей здания.Особенно это касается железобетонных сборных многоэтажек, где устройство индивидуальных вытяжных систем затруднительно.

Все выходы воздуха должны увенчиваться именно такими «грибками», чтобы в систему вентиляции не попадали атмосферные осадки

Все выходы воздуха должны увенчиваться именно такими «грибками», чтобы в систему вентиляции не попадали атмосферные осадки

    • В каждой квартире в санузле и кухне имеется выход с встроенной вентиляционной решеткой в вертикальный вентканал.
    • Все каналы выходят на кровлю где над ними устанавливаются вентиляторы.
    • Можно объединять вертикальные каналы в один на верху здания и установить один мощный вентилятор.
    • При наличии в домостроении технического этажа вертикальные вентканалы собираются в общий магистральный воздуховод в данном помещении. Его может обслуживать двигатель для вытяжной вентиляции, установленный в надстройке над машинным отделением лифтовой шахты.

Интересно!Особенностью центральной вентиляции многоквартирных домов является обеспечение шумоизоляции.Чтобы соседи не слышали друг друга через вентиляционные каналы, в них устанавливают специальные звукогасители.

  • Комбинированные системы вытяжки наделены преимуществами и недостатками центральной и индивидуальной вентиляции.

Кроме вентиляторов практикуется установка в вентсистемы клапана вытяжной вентиляции или простой решетки обеспечивающей воздухообмен без принуждения. Клапан вентиляции представляет собой регулируемую заслонку, с крепежным элементом, отвечающую за интенсивность удаления воздуха из помещения.

Все вышеозначенные приборы монтируются непосредственно на входе в вентиляционный канал.

Внимание!В помещениях, где еще не менялись деревянные окна на металлопластиковые, можно не беспокоится за естественный приток воздуха даже при закрытых окнах.При замене окон на пластик старайтесь приобретать конструкции со встроенным воздушным клапаном.

Вентиляция производственных помещений

Промышленная вытяжная вентиляция помимо создания комфортных условий для работы выполняет еще несколько задач в зависимости от назначения производства:

На фото – обустроенная система воздухообмена на промышленном предприятии

На фото – обустроенная система воздухообмена на промышленном предприятии

  • Удаление испарений на особо вредных участках.
  • Обеспечение достаточной тяги в котлах.
  • Дополнительное обдувание горячих деталей и т.п.

Вентиляционные системы на производстве проектируются с учетом многих факторов:

  • Целевое назначение предприятия.
  • Площадь производственных помещений.
  • Количество человек, работающих в конкретном помещении и род их деятельности.
  • Количество и характер оборудования, работающего в цехах и т.п.

Важно!При расчете вентиляции обязательно учитываются климатические особенности региона, в котором расположено производство.

Согласно принципу действия вытяжная вентиляция на производстве может быть:

  • Естественной.
  • Принудительной.
  • Смешанного типа.

Естественная вентиляция на производстве, как и в быту, осуществляется со свободным проникновением воздуха извне и удалением его по вентиляционным каналам.

Сила тяги при таком способе вентилирования помещений зависит от условностей окружающей атмосферы:

  • Давления.
  • Разницы температур.
  • Скорости ветра.

Схема того, как должна выглядеть полноценная вентиляция производственного помещения

Схема того, как должна выглядеть полноценная вентиляция производственного помещения

Утилизация потоков воздуха происходит через отверстия в вентиляционных каналах. В производственных помещениях эти отверстия располагаются на высоте от пола 180 и 400 см.

Принудительная система оснащается специальным оборудованием – осевыми вентиляторами, помогающими активно удалять отработанный воздух из помещения.

В случае применения приточно-вытяжной принудительной схемы вентиляции вентилятор осуществляет дополнительную поставку воздуха в требуемом объеме, повышая эффективность воздухообмена.

Мощность вентиляторов подбирается с учетом проектных расчетов требуемого воздухообмена.

Совет!При выборе подходящего агрегата не целесообразно отклоняться от этого значения в большую сторону (с запасом), так как цена промышленного вентилятора напрямую зависит от его мощности.К тому же это повлечет неоправданный перерасход средств и в его дальнейшей эксплуатации.

Проектирование вентиляционной системы

Как и создание любых других инженерных коммуникаций, устройство вытяжной вентиляции предваряется расчетами и проектированием.

Этот процесс выполняется согласно технического задания и заключается в:

Наглядный пример того, как должна быть обустроена вентиляция строения

Наглядный пример того, как должна быть обустроена вентиляция строения

  • Определении мощности вентиляции оптимальной для помещения с конкретным объемом и назначением.
  • Расчете длин и сечений воздуховодов.
  • Комплектация воздуховодов фитингами и дополнительными устройствами.
  • Расчет и подбор оборудования.
  • Выбор расходных материалов.

В многоквартирных домах зачастую подача уличного воздуха осуществляется сквозь небольшое отверстие под окном

В многоквартирных домах зачастую подача уличного воздуха осуществляется сквозь небольшое отверстие под окном

Определение воздухообмена

Главная техническая инструкция для проектирования вентиляции — это СНиП 41-01-2003, регламентирующий нормативную кратность воздухообмена для различных помещений в зависимости от их функционального назначения. Также этот документ предусматривает следующие нормы часового потребления воздуха одним человеком в зависимости от рода занятий:

Примечание!Именно за счет норм и правил, существующих для систем воздухообмена, рекомендуется производить монтаж вытяжной вентиляции с помощью специализированных рабочих.

Вентканалы устанавливаются под потолок по одной простой причине – теплый воздух тяжелее холодно, поэтому он равномерно опускается к полу

Вентканалы устанавливаются под потолок по одной простой причине – теплый воздух тяжелее холодно, поэтому он равномерно опускается к полу

  • Для производственных помещений:
    • С естественным проветриванием – 30м3.
    • Без естественного проветривания — 60м3.
  • Для помещений административного и общественного назначения:
    • С естественным проветриванием – 40м3.
    • Без естественного проветривания — 60м3 (20м3 там, где люди непрерывно находятся не более двух часов).
  • Для жилищ, где на одного человека приходится 20 м2 общей площади квартиры:
    • С естественным проветриванием – 30м3.
    • Без естественного проветривания — 60м3.
  • Для квартир площадью на одного человека менее 20 м2:
    • С естественным проветриванием – норма 3 м3/ч на 1м2 площади.
    • Без естественного проветривания — 60м3.

Нормативная кратность воздухообмена — величина без единицы измерения, указывающая количество раз полной замены воздуха в конкретном помещении в течении одного часа:

  • Для жилых помещений – кратность воздухообмена 1, но не менее 30 м3/ч на одного человека.
  • Для санузлов и кухонь — кратность воздухообмена 1,5, но не менее 60 м3/ч на человека.

Зная эти величины и параметры помещения, можно вычислить проектную мощность вентиляции двумя способами:

Именно так с уличной стороны выглядит пластиковый канал, запускающий воздух в жилое помещение

Именно так с уличной стороны выглядит пластиковый канал, запускающий воздух в жилое помещение

  • Первый с применением кратности воздухообмена по формуле L = n * V, где:
    • L — расчетная мощность вентиляции.
    • n — нормативная кратность воздухообмена.
    • V — объем помещения, равный произведению его площади и высоты.
  • Второй с использованием нормативного часового потребления воздуха человеком по формуле L = N * L N, где:
    • N – максимальное количество человек, одновременно находящихся в помещении.
    • LN–нормативное потребление воздуха одним человеком в течение часа, в зависимости от его функциональной направленности согласно СНиП.

Как правило, необходимая расчетная мощность системы вентиляции попадает в диапазон:

  • 100-500 м3/ч для квартир.
  • 1000-2500 м3//ч для частных домов.
  • 1000-15000 м3/ч для административных, складских и производственных помещений.

Состав системы вентиляции

Получив проектную мощность вентиляции можно приступать к составлению схемы расположения ее основных элементов.

В состав типовой вентиляционной системы входят:

  • Рукав вытяжной вентиляции – воздуховод круглого сечения, либо короб с прямоугольным сечением, для распределения воздуха по всем помещениям. Его протяженность, конфигурация и площадь сечения зависят от планировки помещений, а также от конструктивных особенностей конкретной системы и ее назначения.
  • Воздухозаборная решетка монтируется непосредственно на входе в вентиляционный канал.
  • Вентилятор для гарантированного достаточного воздухообмена.
  • Фильтр для очистки воздуха от механических и химических примесей. Фильтры используются как на вредном производстве (в гаражах, автосервисах и т.п.), так и в быту.Фильтры бывают двух типов:
    • Сменные для одноразового использования.
    • Очищаемые. Их можно демонтировать, прочистить и вернуть на место.
  • Калорифер при необходимости прогревать входящий воздух и т.д.

Напоминаем, что проектирование и монтаж системы вентиляции лучше предоставить в руки профессионалов.https://www.youtube.com/embed/2YbFg2U4LEk

Вывод

Теперь вы знаете, чем отличается естественная вытяжная вентиляция от искусственно созданной, оборудованной в помещениях, где высокая влажность. При этом соорудить данную систему лучше до окончания ремонта, чтобы проще было спрятать неприглядные разветвления воздуховода.

Согласитесь, такие металлические трубы приемлемы на промышленных площадях, но вряд ли они будут вписываться в интерьер жилого помещения

Согласитесь, такие металлические трубы приемлемы на промышленных площадях, но вряд ли они будут вписываться в интерьер жилого помещения

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

gidroguru.com

Состав систем вентиляции. Виды вентиляционного оборудования в системах вентиляции

С необходимостью выбора оборудования для вентиляции сталкивается каждый человек, будь то владелец офиса или склада, или даже квартиры и индивидуального дома. Современный рынок вентиляционного оборудования и систем предлагает покупателю широкий выбор устройств вентиляции, различных как по стоимости, так и по назначению. Для того чтобы совершить правильный и оптимальный выбор, важно понимать, из чего вообще может состоять система вентиляции.

Назначение системы вентиляции во многом определяет ее конструктивный состав. Более подробно о классификации систем мы рассказывали в статье о видах вентиляции.

Наиболее распространенным типом вентиляционной системы, и одновременно самым сложным по составу вентиляционного оборудования, является механическая приточная вентиляция. Она включает в себя 9 основных компонентов:

  1. Вентиляционные решетки обеспечивают приток свежего воздуха с улицы. Они также служат защитой от попадания дождя и пыли в систему вентиляции. Часто вместо вентиляционных решеток используют приточные устройства – клапаны вентиляции, монтируемые на окнах или в стене, в зависимости от разновидности системы.
  2. Обратные клапаны предотвращают попадание в помещение наружного воздуха, если вентиляция выключена. Эти меры особенно важны зимой, когда важно сохранить тепло и препятствовать попаданию в помещение снега. Обратные клапаны для приточной вентиляции подключаются к электроприводу. При включении вентилятора они открываются, при выключении – закрываются.
  3. Фильтр защищает помещение и вентиляционное оборудование от пыли, пуха и насекомых. Установки фильтра грубой очистки частиц до 10мкм, как правило, достаточно. Однако  при повышенных требованиях к вентиляции помещения возможно использование более качественных фильтров с очисткой от частиц до 1-0,1 мкм.
  4. Канальные нагреватели подогревают приточный воздух в зимний период. Они работают как на воде, так и на электричестве. Для небольших приточных систем вентиляции целесообразнее использовать электрические калориферы – затраты на их монтаж невелики. Водонагреватели монтируются преимущественно в офисах.

    Альтернативным способом подогрева воздуха является использование рекуператоров. Они подогревают приточный воздух за счет тепла удаляемого воздуха. При этом качество и состав приточного воздуха остается неизменным. Однако, рекуператоры это дорогостоящий элемент в приточно-вытяжных установках вентиляции.

  5. Вентилятор – основа любой механической вентиляционной системы. При выборе вытяжного вентилятора учитывают 2 важных фактора: давление и производительность.

    Вентиляторы делятся на 2 типа: осевые и радиальные. Осевые вытяжные вентиляторы обладают высокой производительностью, но создают низкое давление – скорость потока воздуха снижается при возникновении на его пути препятствия (например, вытяжной решетки).

    Радиальные вентиляторы, напротив, создают высокое давление — их используют для систем вентиляции с разветвленной сетью каналов.

  6. Шумоглушители нейтрализуют производимый вентиляторами шум. Снижение аэродинамических шумов происходит за счет использования звукопоглощающих материалов на стенках устройств. Шумоглушители также препятствуют распространению шума по вентиляционным каналам.
  7. Воздуховоды формируют вентиляционную сеть каналов, по которой обработанный воздух распределяется по помещениям. Воздуховоды имеют разное сечение и форму, а также различаются по жесткости и входящих в комплект аксессуарам (тройники, повороты, переходники).
  8. Распределители воздуха служат для равномерного рассеивания воздушного потока по помещению и его индивидуального регулирования. В качестве воздухораспределителей могут быть использованы решетки и диффузоры. Помимо технической функции они также являются декоративным элементом.
  9. Системы автоматики и регулирования. В данном контексте имеется в виду электрический щит со встроенным управлением системой вентиляции. Наиболее простой случай – система состоит из выключателя вентилятора с индикатором состояния.  Также часто используются системы, контролирующие работу калорифера при изменениях в температуре приточного воздуха, или следящие за уровнем загрязнения фильтров, управляющие работой обратных клапанов, измеряющие различные показатели с помощью датчиков и т.д.

Перечитывая вышеуказанный список вентиляционного оборудования, несложно сделать вывод, что устройство приточно-вытяжных систем вентиляции с подогревом (или без него) – мероприятие затратное. Придется хорошенько вложиться как в вентиляционное оборудование, так и в его техническое обслуживание системы вентиляции на протяжении всего периода эксплуатации.

Наша компания предлагает вам альтернативное решение – эргономичные вентиляционные системы от французского производителя.

Разумная вентиляция – энергоэффективное решение при минимальных затратах!

Французская компания «AERECO» многие годы работает над вопросом энергоэффективной вентиляции помещений, успешно решая две основные задачи:

  • снижение энергозатрат на работу вентиляционной системы;
  • общее удешевление вентиляционного оборудования и его монтажа.

Предлагаемая компанией система вентиляции состоит всего из 3 компонентов:

  1. Вентиляционные клапаны служат для подачи свежего воздуха в помещение; объем совершаемой работы приточными устройствами определяется на основе измерений уровня относительной влажности. В комплекте с приточными клапанами устанавливаются козырьки для защиты от пыли и влаги и акустические проставки.
  2. Вытяжные решетки контролируют объем удаляемого воздуха с помощью гигрорегулируемой системы, термодатчиков или датчиков присутствия. Дополнительной функцией вытяжных решеток можно смело назвать придание отверстиям вентиляционных каналов эстетичности, чего не скажешь о всем привычных «дырка» в ванной и туалета при стандартной системе вентиляции домов.
  3. Вентиляторы низкого давления, не требующие особых затрат электроэнергии для работы. Помимо всего прочего, вытяжные вентиляторы Аэрэко называют бесшумными благодаря низкому уровню вибраций, создаваемому в вентиляционных каналах. Различные модели вентиляторов могут обслуживать от 2 до 6 помещений или даже целый жилой дом.

Вот собственно и все!

Если вы являетесь владельцем загородного дома или квартиры, нет никакой необходимости вкладываться в дорогостоящее вентиляционное оборудование для механических систем. Вентиляция Aereco станет отличным решением при устройстве вентиляционной системы.

Похожие записи

www.homeaero.ru

Смотрите также

Оцените статью
Тюнинг BMW
